Принципова схема чавунного парового котла представлена ​​на рис. 130. Парові котли низького тиску обладнуються наступними пристроями.

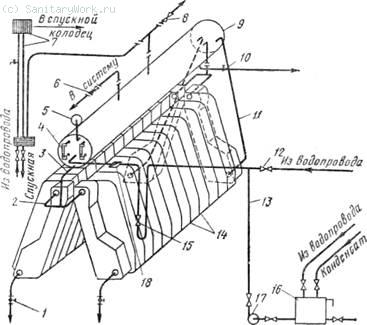

Мал. 130. Схема парового котла: 1 - спускний кран, 2 - верхній трійник, 3 - з'єднувальний відведення, 4 - водовказівне скло, 5 - манометр, 6 - засувка, 7 - гідравлічний затвор, 8 - повітряний вентиль, 9 - паросборник, 10 - продувочний - кран, 11 - циркуляційна труба, 12 - запірний вентиль, 13 '- живильний трубопровід, 14 - котел, 15 - живильний вентиль, 16 - конденсаційний бак, 17 - насос, 18- зворотний клапан

Викидних пристосування (рис. 131) оберігає парові чавунні котли від підвищення в них тиску. Пристрій складається з нижнього колектора 1 і верхнього бачка 5, труб 4 різного діаметру, що з'єднують нижній колектор і верхній бачок, і труби 3 для приєднання пристосування до парового патрубка котла до вентиля.

Предохравикідное пристосування до парових котлів низького тиску: 1 - нижній колектор, 2 - труба для приєднання до водопроводу, 3 - труба для приєднання до котла. 4 - з'єднувальні труби, 5 - бачок, 6 - труба для виштовхування води в бачок, 7 - викидна труба, 8 - контрольний кран, 9 - зливна лінія

Пристосування заповнюють водою до середини висоти сполучних труб 4. Коли котел не працює, вода стоїть у всіх трубах на одному рівні. З підвищенням тиску пара в казані рівень води в трубі 3 опускається, а в інших трубах піднімається; різницю рівнів відповідає тиску пари в котлі. При подальшому підвищенні тиску в котлі пар виштовхує воду через трубу 6 в бачок 5 і отримує вільний вихід в атмосферу через викидних трубу 7. При зниженні тиску пара в казані вода з бачка повертається в труби, а запобіжний пристосування знову готова до дії.

Висота Hi сполучної труби 4 залежить від розрахункового тиску пара Н і обчислюється в метрах водяного стовпа. Висота повинна бути трохи більше висоти (від 0,25 до 1 м). Викидних пристосування заповнюють водою через трубу 2. Випускають воду в каналізацію через зливну лінію 9, яку приєднують до штуцера нижнього колектора 1.

Петльові пристосування, також оберігають парові котли від підвищення в них тиску, розраховані на надлишковий тиск в котлах від 0,03 до 0,07 МПа і працюють за принципом гідравлічного затвора.

Водовказівні прилади служать для спостереження за рівнем води в котлах. На парових котлах, поверхня нагріву яких більше 25 м2, встановлюють два прилади, що мають кожен по два крана. Верхній кран приладу розташовують на позначці вищого допустимого рівня води, нижній - на позначці нижчого допустимого рівня води. Проти допустимих верхнього і нижнього рівнів води в котлі встановлюють металеві покажчики з відповідними написами.

Мал. 132. покажчиків рівня води: 1 - нижній кран, 2 -верхній кран,

3 - днище котла, 4 - фланець, 5 -продувочний кран

Водовказівні прилади ( Мал. 132 ) Мають вигляд колонки з двома кранами 1 і 2 і плоским склом. У парових котлах кран 1 повідомляється з водяним простором, а кран 2 - з паровим простором. В процесі експлуатації крани можуть бути встановлені в наступні положення: робоче, коли покажчиків рівня води з'єднаний з котлом, вимкнений, коли прилад відключений від котла, і пневматичні, коли порожнину скла повідомляється з атмосферою.

Мал. 133. Редукційний клапан:

1, 10 - траверси, 2 - циліндр, 3 - вхідний отвір, 4 - золотник, 5 - пружина, 6 - трубка, 7 -шток, 8 - поршень, 9 - шпиндель, 11 - маховик; А, Б - камери

Редукційний клапан ( Мал. 133 ) Призначений для зниження тиску в системах парового опалення. Пара надходить через вхідний отвір 3 клапана в камеру А, яка повідомляється трубкою 6 з циліндром 2. Тиск пара передається на золотник 4 і через трубку 5 на поршень 8. Поршень має уплотняющее гумове кільце і шток 7, який жорстко з'єднаний з золотником. При переміщенні поршня вниз або вгору золотник відповідно опускається або піднімається, змінюючи тим самим кількість, а отже, і тиск пари, що надходить в систему. Площі золотникового отвори і поршня рівні, тому зміна тиску пара в камері А не впливає на ступінь відкриття золотникового отвори. При підвищенні тиску в камері Б тиск на золотник зверху збільшується і передається через поршень 8 на шпиндель 9. Положення шпинделя в траверсі 1 регулюється маховиком 11. Траверса 1 з'єднана болтами з траверсою 10, в результаті чого при опусканні траверси 1 опускається і траверса 10, і пружина 5 стискається.

У тому випадку, якщо тиск пари за редуктором (в камері Б) зменшиться, пружина 5 разожмется, що викличе підйом траверс 10 і 1, поршня 8, шпинделя 9 і золотника 4. В результаті приплив пара в камеру Б збільшиться і тиск за редуктором відновиться . Положення пружини на заданий тиск пара в системі опалення регулюють обертанням маховика 11.

В процесі експлуатації редукційного клапана необхідно, щоб золотник щільно прилягав до сідла при

ослабленою пружині, золотник і поршень легко переміщалися при обертанні нижньої маховика, при обертанні верхнього маховика наполеглива головка щільно впиралася в золотник.

На паровому котлі низького тиску встановлюють манометри, розраховані на тиск не більше 0,3 МПа, на шкалі манометра роблять позначку червоною рискою, яка відповідає максимально допустимому тиску пара в казані. Перед манометром для його виключення необхідно встановлювати триходовий кран ( Мал. 134 , А), можливі положення якого наведені на Мал. 134 , Б-д.

Мал. 134. трьохрічної кран до манометру (а) я можливі його положення (6-д): 1 - пробка, 2-канали

При першому положенні крана манометр з'єднаний з котлом, в якому вимірюється тиск. це положення

Крана -робоче. При другому положенні крана манометр відключений від котла і з'єднаний каналом з атмосферою. Якщо при цьому положенні стрілка манометра опускається плавно, але не доходить до нуля, значить манометр несправний і його показання неправильні. При третьому положенні манометр відключений, а котел каналами крана з'єднаний з атмосферою. В цьому випадку продувається підводка до манометру. При четвертому положенні крана перевіряють стаціонарний манометр, до фланця якого приєднують контрольний манометр. Для запобігання манометра від високих температур його встановлюють на трубку У-подібною чи петлевий форми. У цій трубці накопичується охолоджений конденсат або захолола вода.
