1. Колір проводу заземлення.
2. Перетин дроту заземлення.
3. Кабель заземлення та його основні відмінності від інших проводів.

Провід заземлення - це провід призначений для навмисного електричного з'єднання певної точки мережі, електроустановки чи обладнання з заземляющим контуром .

Провід заземлення, як і інші дроти в електропроводці, мають певну кольорове маркування. Завдяки різним кольорам, електрик може досить швидко знайти фазу, нуль і заземлення. Якби ці дроти були одного кольору, то в разі неправильного з'єднання контактів між собою, може виникнути коротке замикання або ураження людини електричним струмом. Саме тому так важлива кольорове маркування проводів. Вона створює безпечні умови для проведення електромонтажних робіт, і дозволяє значно скоротити час для пошуку і підключення контактів. В даний час, відповідно до правил улаштування електроустановок (ПУЕ) і необхідними євростандартами, кожен провід має свій певний колір.

Колір проводу заземлення.

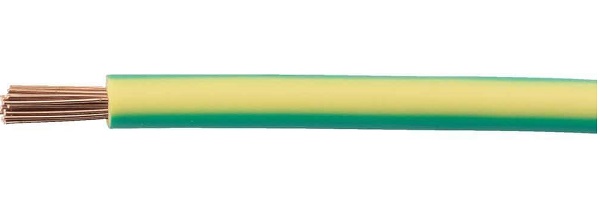

Колір проводу заземлення - жовто-зелений. Кожен колір в електриці вибраний невипадково. Різниця в кольорах необхідно для безпеки при проведенні електромонтажних робіт. До введення різних кольорів, провідники були білими або чорними, що створювало електрикам певні незручності. Для визначення нуля і фази за допомогою контрольки необхідно було при расключеніе подавати харчування в провідники. Використання різних кольорів дозволяє позбутися від цих дій.

Як правило, маркування за кольорами проводів заземлення наноситься по всій довжині провідника. Вона допомагає визначити призначення кожного провідника до певної групи для полегшення їх комутації. В електриці існує три види проводів: фаза, нуль і заземлення.

Як виглядає дріт заземлення і нульовий провід? Відповідно до ПУЕ, дріт заземлення може бути наступних кольорів:

• жовтий;
• зелений;
• жовто-зелений.

Необхідно пам'ятати про те, що на дріт заземлення виробники зазвичай наносять смуги жовто-зеленого кольору в поздовжньому і поперечному напрямку. на електричної схемою заземлення позначається латинськими буквами «PE». Іноді можна почути і таку назву заземлення - нульовий захист. Однак, в цьому випадку її не можна плутати з робочим нулем.

В однофазної і трифазної електричної мережі нульовий провід, як правило, позначений синім або біло-синьому кольором. На електричній схемі робочий нульовий провід позначений латинською літерою «N». Нуль ще може носити наступну назву - нейтральний або нульовий робочий контакт.

Перетин дроту заземлення.

Перетин дроту заземлення визначається правилами улаштування електроустановок, заземлення та захисних заходів електробезпеки.

Таблиця найменшого перерізу захисних провідників

Перетин фазних провідників, мм 2

Найменша перетин захисних провідників, мм

S≤16

S

16

16

S> 35

S / 2

Кабель заземлення та його основні відмінності від інших проводів.

Кабель заземлення - це провідник, який з'єднує будь-яку точку мережі, електроустановки чи обладнання з заземлюючим контуром. Відмінність нульової від проводу заземлення полягає в тому, що під час підключення навантаження по ньому тече електричний струм. "Земля" необхідна для захисту від ураження струмом, який по цьому провіднику не протікає і тому приєднаний до корпусів приладів.

Як відрізнити дріт заземлення від нульового проводу, це можна зробити наступним чином:

• За допомогою омметра вимірюється опір на провіднику «земля». Як правило, воно не буває вище 4 Ом. Перед вимірюванням необхідно перевірити відсутність напруги між точками вимірювань.
• За допомогою вольтметра. Напруга вимірюється по черзі між фазовим провідником і двома залишилися проводами. В цьому випадку показники «землі» будуть завжди мати більше значення.
• Коли потрібно виміряти напругу між проводом заземлення та будь-яким приладом (наприклад, корпусом електрощита або батареєю центрального опалення), то вольтметр стане нормальним ніяких змін. А якщо цим спосіб застосувати до нуля - вольтметр відобразить невелика напруга.

Якщо в проводці є тільки 2 дроти, то це завжди буде фаза і нуль.
