Якщо на Ваз 2108 2109 21099 не працює покажчик рівня палива, то необхідна перевірка датчика рівня палива. ДРП - датчик рівня палива розташовується в бензобаку і являє собою важіль на якому закріплений поплавок. Залежно від рівня палива в баку поплавок рухається вгору-вниз, при цьому важіль переміщається по реостата датчика змінюючи його опір.
Датчик рівня палива для високої і низької панелі зовні нічим не відрізняються, але у них трохи різні опору.
У високій панелі приладів - опір від 238 до 262 Ом стрілка рівня повинна розташовуватися на початку шкали. Потім при зменшенні опору і наближення його до значення 59-71 Ом, стрілка знаходиться в середині шкали. При 17-23 ом, стрілка переміщається в початок шкали, що буде відповідати повному баку палива ВАЗ 2108 2109 21099.
Для покажчика на низькій панелі приладів, значення опору трохи відрізняються:
Опір 285-335 ом - стрілка знаходиться на початку шкали.
Опір 100-135 ом - в середині шкали, що відповідає половині бака.
Опір 7-25 ом - в кінці шкали, паливний бак повний.
Тому в продажу датчики рівня палива бувають для високої і низької панелі. У інжекторних моделей датчик палива розташовується в бензонасосі, але принцип дії у нього такий же.
Виходячи з написаного вище найперше що потрібно зробити якщо не працює покажчик рівня палива це перевірити опір датчика:
1) Знімаємо заднє сидіння і відкручуємо захисну кришку.
Кришка під заднім сидінням ВАЗ 2109
2) Від'єднуємо дроти від датчика палива.
Датчик палива ВАЗ 2109
3) Відкручуємо датчик рівня палива і обережно дістаємо його з бензобака.
4) Тепер за допомогою мультиметра в режимі омметра заміряємо опір датчика при різних положеннях поплавка: поплавок висить під власною вагою - опір має бути близько 280-330 Ом. Піднімаємо поплавок до упору вгору - опір має бути 7-20 Ом. Цифри наведені для низької панелі приладів.
5) Якщо при русі поплавця датчик не змінює свого опору або воно суттєво відрізняється від необхідного, то такий датчик необхідно замінити.
6) Якщо датчик справний уважно оглядаємо роз'єм датчика, провід на масу від датчика. Не повинно бути окисів і іржі. Так як датчик рівня палива Ваз 2108 2109 21099 - це змінний опір, то окис і поганий контакт заважають його правильній роботі.
Далі розглянемо що потрібно робити якщо датчик справний, але покажчик рівня палива всерівно не працює:

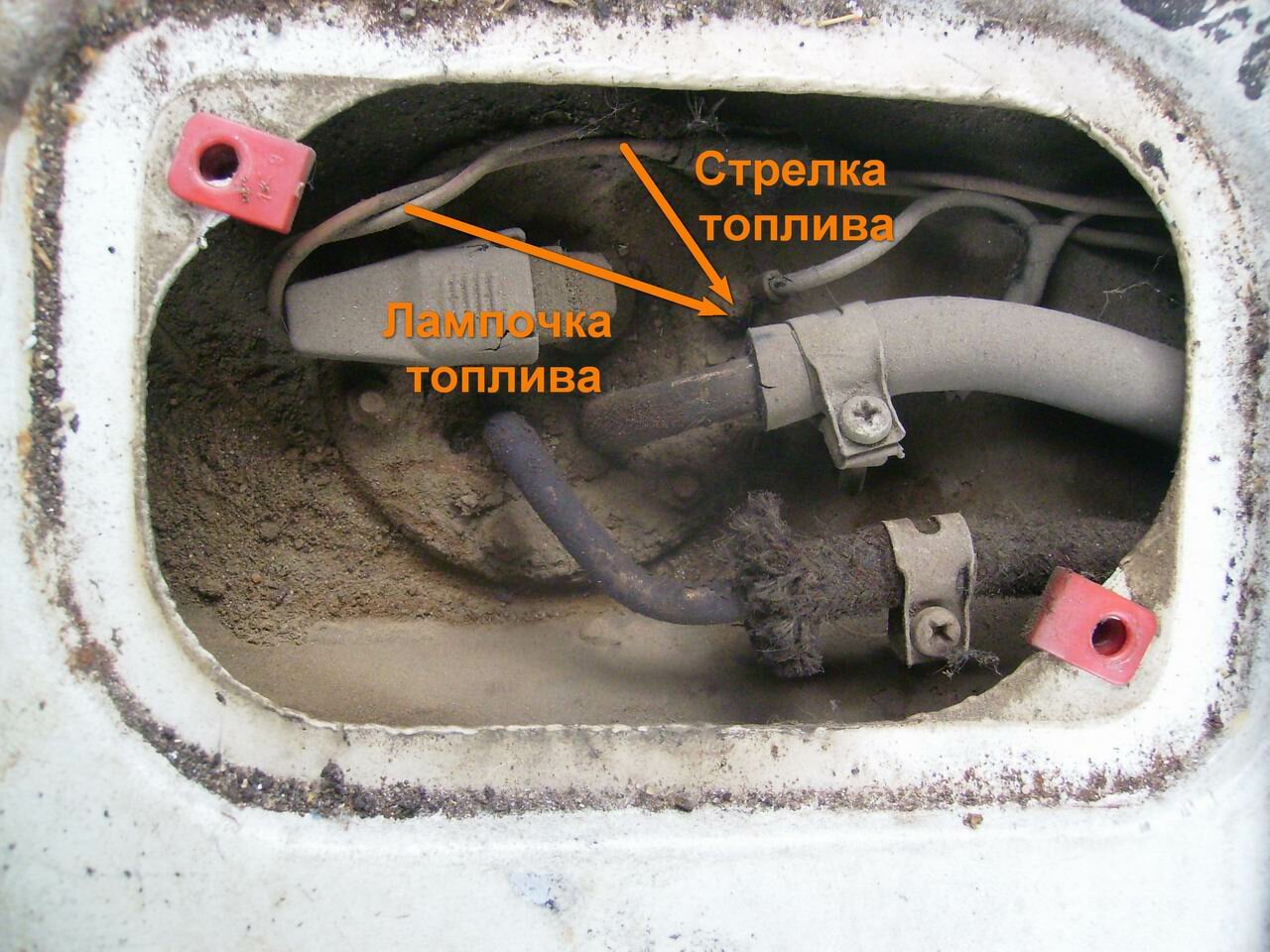

1) Роз'єм датчика палива має два провід блакитний і рожевий. Від рожевого працює стрілка покажчика рівня, від блакитного - лампочка низького рівня палива в баку.
Перевірка покажчика палива
2) Беремо перемичку - шматок звичайного дроту і за допомогою нього замикаємо на масу рожевий дріт при включеному запалюванні. Стрілка рівня палива при цьому повинна показувати повний бак.
3) Тепер перемичкою з'єднуємо блакитний провід з масою - повинна спалахнути лампочка низького рівня палива в баку ВАЗ 2108 2109 21099.
4) Якщо при замиканні на масу не спрацьовує покажчик, то або причина в самому вказівнику, або в проводах від датчика палива до панелі приладів.
Тобто просто потрібно запам'ятати, що рожевий дріт датчика палива відповідає за переміщення стрілки, блакитний - за включення лампочки низького рівня палива. Як видно з написаного перевірка датчика палива і покажчика рівня палива Ваз 2108 2109 21099 не представляє собою нічого складного.
