За часів фінансової кризи, коли ціни на комп'ютерні комплектуючі значно зросли, пропонуємо звернути увагу на доступні за ціною, але від цього не менш якісні, блоки живлення. При складанні персонального комп'ютера з обмеженим бюджетом користувач намагається заощадити на всьому, і помилково вважаючи блок живлення не найважливішим елементом, економлячи і на ньому. Це в корені невірно, адже блок живлення відповідає не тільки за стабільність роботи всіх компонентів комп'ютера, але і за їх працездатність і збереження.
Компанія Zalman має в своєму каталозі блоки живлення доступні за ціною і при цьому досить надійні. Представник однієї з таких серій - GV, побував у нас на тестуванні. Всього в цій серії три моделі: ZM500-GV, ZM600-GV, ZM700-GV. До нас в редакцію потрапила середня модель Zalman ZM600-GV.
Його максимальної вихідної потужності в 600 Вт буде достатньо для будь-якого сучасного комп'ютера з однією відеокартою. При середній ціні в 5000 рублів, дана модель може стати хорошим вибором для збірки продуктивного ігрового комп'ютера.
Упаковка і комплектація
Звичайна картонна коробка, з кольоровою поліграфією, щільний глянсовий картон. Вказано сертифікат 80 Plus Bronze, три роки гарантії, відповідність стандарту енергоспоживання ErP 2013 Lot6 EU і підтримка систем з парними графічними відеокартами.
Упаковка дуже інформативна. Тут присутні і технічна інформація, і технологічні подробиці з фотографіями внутрішніх компонентів. На жаль ніде не перераховані роз'єми і кількість кабелів, а також їх довжина. А це часом важливий критерій вибору блоку живлення.
На зворотному боці коротка інформація про продукт на декількох мовах, в тому числі і російською. Загалом, по коробці можна дізнатися про БП навіть більше, ніж на сайті виробника.
Коробка заклеєна стікером - це гарантія, що до вас її ніхто не відкривав.
Упакований блок живлення в пухирчатою поліетилен, кабелю щільно укладені, при транспортуванні нічого не бовтається.

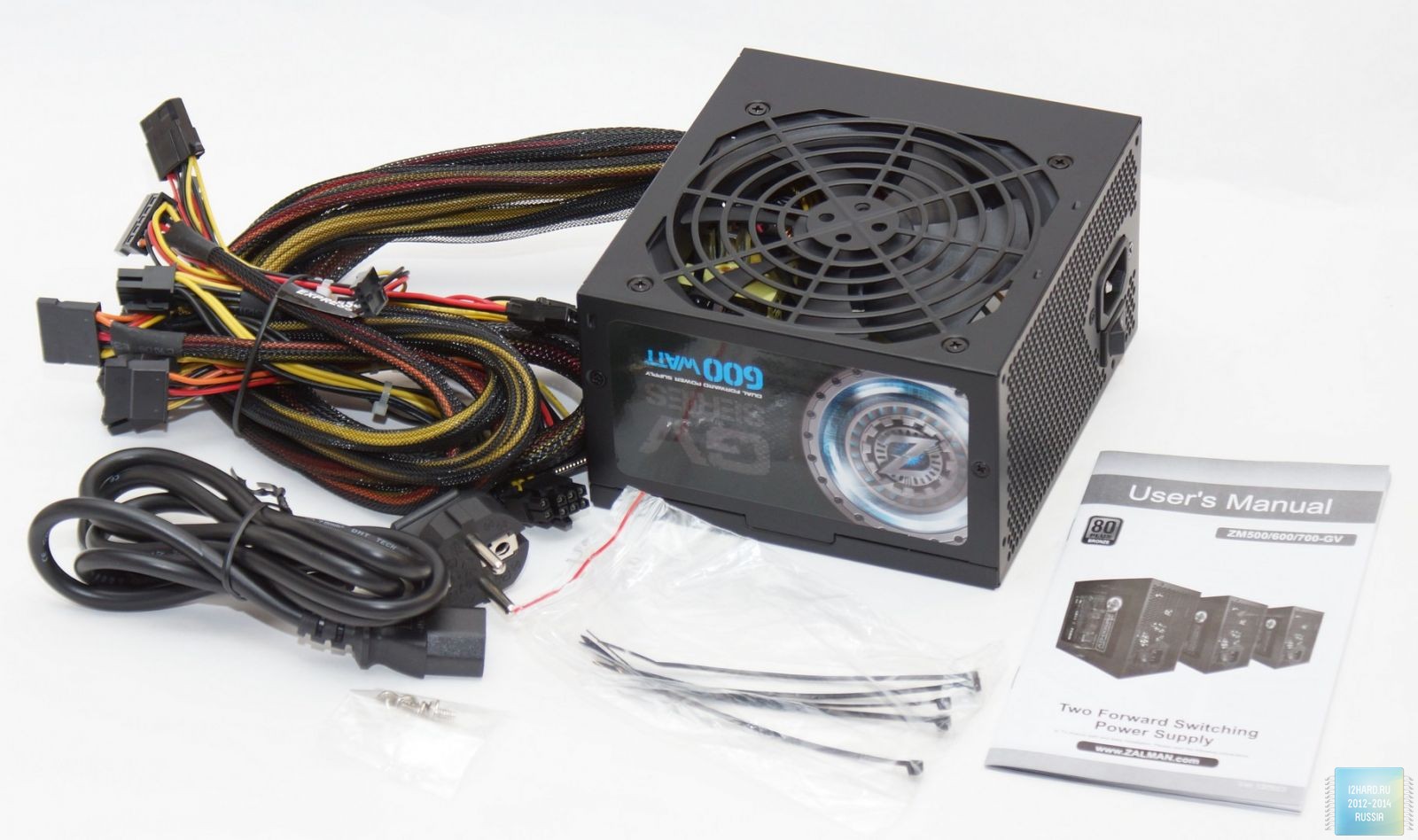

У комплекті присутні, крім самого блоку живлення з незнімними кабелями, традиційний мережевий кабель, кріпильні болти і чорні стяжки. Коротка інструкція з технічними характеристиками і з описом довжини і кількості кабелів, саме цієї інформації не вистачає на коробці. Весь необхідний мінімум для монтажу в корпус і укладання кабелів присутній.
Зовнішній вигляд
Корпус пофарбований чорною матовою фарбою, фарбування явно нестійка до механічних впливів. Всередині, як пізніше побачимо, забарвлення не рівномірна. Розмір корпусу 140 × 150 × 86 мм. Він виготовлений з досить товстою стали і вдає із себе жорстку конструкцію. Вентилятор ховається за штампованими отворами, мінус такого рішення, на відміну від гриль решітки, в тому, що не можна буде зняти і почистити вентилятор, що не розібравши корпус блоку живлення.

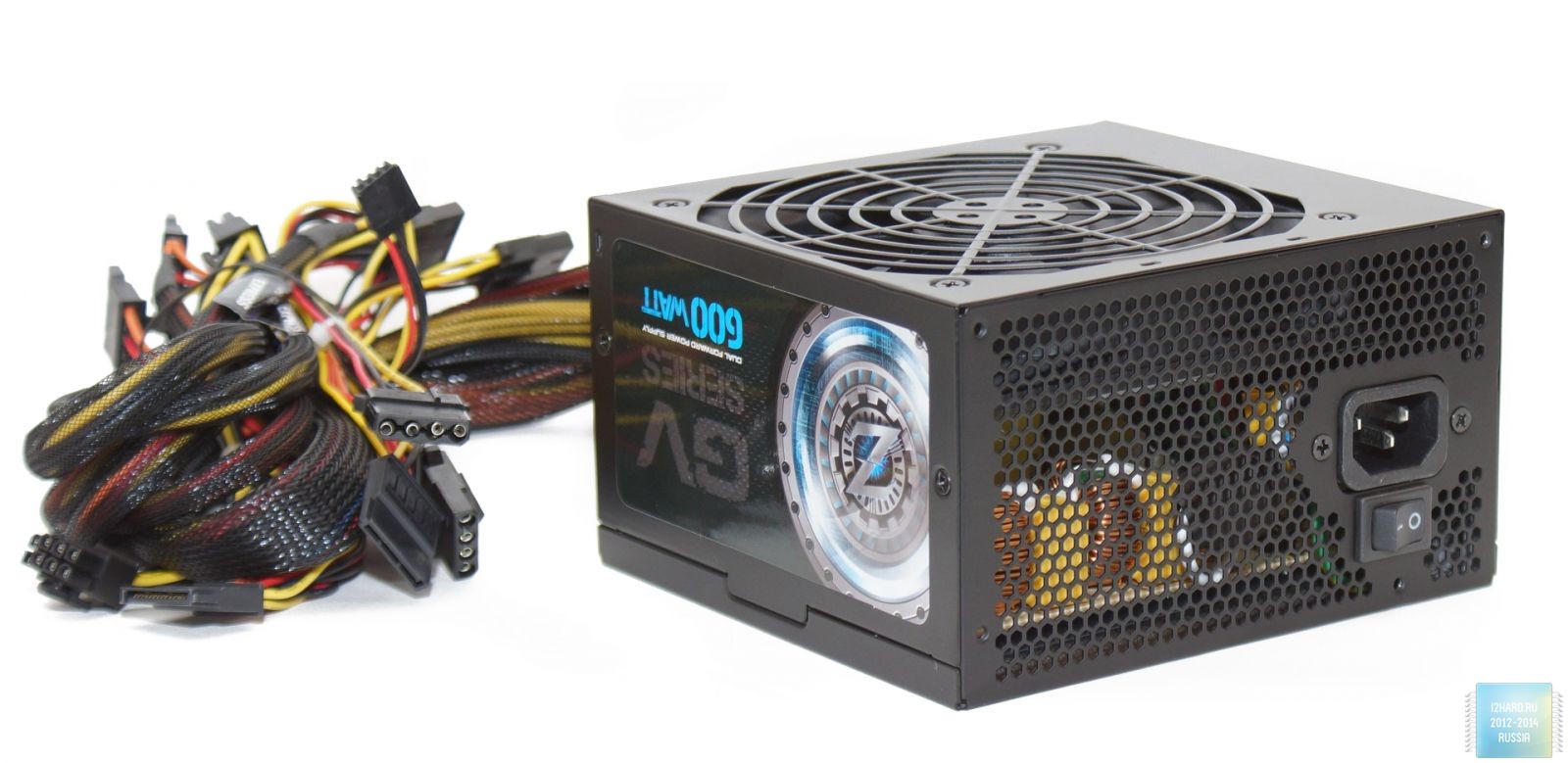

На передній стінці, крім роз'єму підключення кабелю, є кнопка виключення, і перфоровані вентиляційні отвори у вигляді сот - дуже модне рішення, яке використовується на більшості блоків живлення.
На нижній поверхні розміщена наклейка з інформацією про характеристики навантажувальної здібності.
Всі шість кабелів в захисній оплітці. Вони досить м'які, укладка буде зручна.
Чи не від'єднуються кабелю кріпляться до корпусу на стяжку, на жаль, відсутня пластикова вставка в отворі корпусу для захисту кабелів від перетирання об метал. Обшивка кріпиться до кабелів на стяжки, що має запобігти її сповзання.
Довжина проводів цілком достатня для їх прихованої укладання в корпусах типорозміру full tower і більш габаритних, з верхнім розташуванням блоку живлення, і в стандартних корпусах з нижнім розташуванням блоку живлення.
- до основного роз'єму АТХ 20 + 4 пін - 50 см
- до процесорного роз'єму 4 + 4 pin - 60 см
- до першого роз'єму живлення відеокарти PCI-E 6 + 2пін - 50 см, плюс до другого 6 + 2пін ще 15 см
- до першого роз'єму SATA - 50 см, плюс 15 см до другого і ще 15 до третього
- ще один кабель, до першого роз'єму SATA - 50 см, до другого SATA - 15 см, далі йдуть два Молекс через 15 см,
- і останній кабель з одним SATA через 50 см, далі два Молекс через 15 см, і ще 15 см до роз'єму живлення FDD
Набір роз'ємів цілком достатній, 6 SATA на різних шнурках може стане в нагоді. А ось підключити два графічних прискорювача без перехідників не вийде, хоча блок живлення даної потужності не розрахований для створення масиву з двох відеокарт, але така можливість заявлена на упаковці, і, як покаже нам тестування, це цілком можливо.
специфікації
- сертифікат 80 Plus Bronze
- схема перемикання Two-forward
- АТХ 12 В версії 2.3
- 120-мм вентилятор
- вбудований APFC
Всі необхідні параметри навантажувальних характеристик вказані як на коробці, так і на самому блоці живлення:

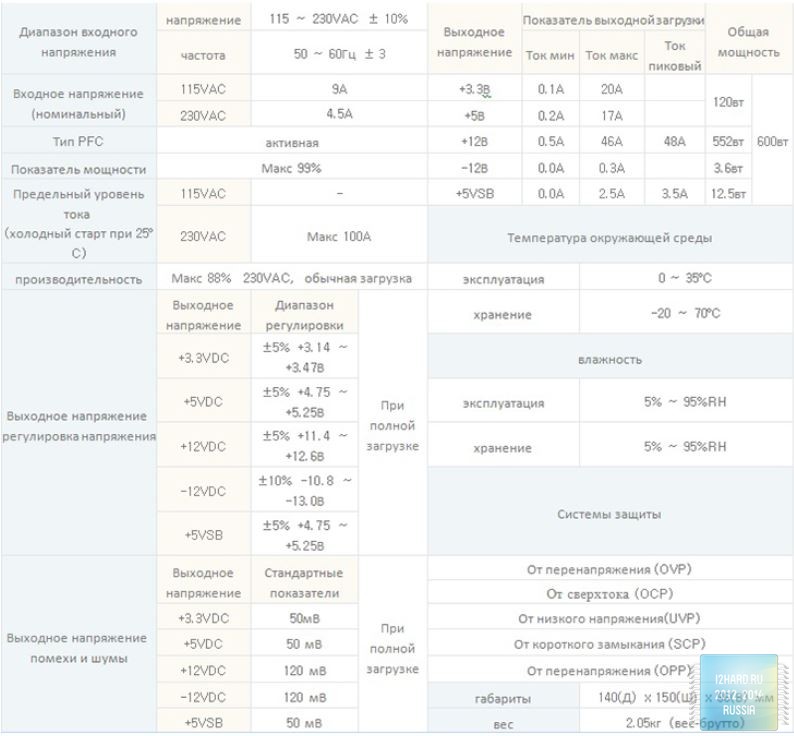

Більш докладні характеристики пристрою дані в інструкції:
Для потужності шини +12 В заявлено значення 552 Вт. Співвідношення потужності по шині +12 В і повної потужності становить 0,92, що є середнім показником для сучасних рішень подібної потужності, хоча для бюджетних продуктів таке значення цілком типово.
Діапазон вхідних напруг дуже широкий - від 115 В до 230 В, для Російських електромереж це актуальний параметр. Найчастіше вхідна напруга нижче 220 В, і з цим блоком живлення можна буде обійтися без стабілізатора.
Найбільше зацікавила схема перемикання Two-forward, виробник виділяє її як основну і важливу особливість блоків живлення цієї серії. Але інформації про дану технологію на сайті виробника немає, крім заяви про збільшення стабільності роботи, і ілюстрації у вигляді двох транзисторів SBL40L60CTH , Розрахованих на максимальний струм в 40 А.
охолодження
У блоці живлення використовується часто зустрічається вентилятор Yate Loon Electronics, модель D12SH-12, цей вентилятор заснований на підшипнику ковзання і має максимальну швидкість обертання 2200 об / хв при напрузі живлення 12 вольт. Забезпечує потік повітря 88 CFM і шум 40 дБ при максимальній швидкості. Зрозуміло, при роботі в номінальному режимі його складно назвати надтихої, як про це пишеться на упаковці. Але тут варто врахувати, що вентилятор має регульоване напруга живлення в залежності від температури, яке зазвичай змінюється в межах від 4 до 11,5 вольт. До плати підключений через 2-х контактний роз'єм.
Трохи більше третини вентилятора закрито прозорою целулоїдною плівкою, для правильного розподілу потоку повітря в корпусі. При цьому повітря нагнітається в задню частину корпусу, що вимагає кращого охолодження.
При невеликому навантаженні вентилятор практично не чути. З ростом навантаження підвищується температура і швидкість обертання вентилятора. При цьому шум значно посилюється, назвати його тихим не можна, але при маленьких навантаженнях його майже не чути, а при великих, особливо коли граєш, на шум вентилятора вже не звертаєш уваги.
схемотехніка
Блок живлення побудований на платформі CWT (Channel Well Technology), це зарекомендував себе виробник, на цій платформі засновані багато моделей відомих виробників.
Внутрішня компоновка типова для бюджетних блоків живлення.
Використовується схема групової стабілізації для каналів + 12VDC і + 5VDC, а також індивідуальний стабілізатор для каналу + 3.3VDC в вихідному каскаді.
На вході присутні фільтри, частина фільтра розпаяні безпосередньо на роз'ємі харчування, хоча частіше їх розташовують на окремій платі, але в бюджетних рішеннях зазвичай використовують саме такий варіант.
Основна частина фільтра, у вигляді пари полярних конденсаторів і котушок, розпаяна на платі. Є запобіжник, закритий кембриком.

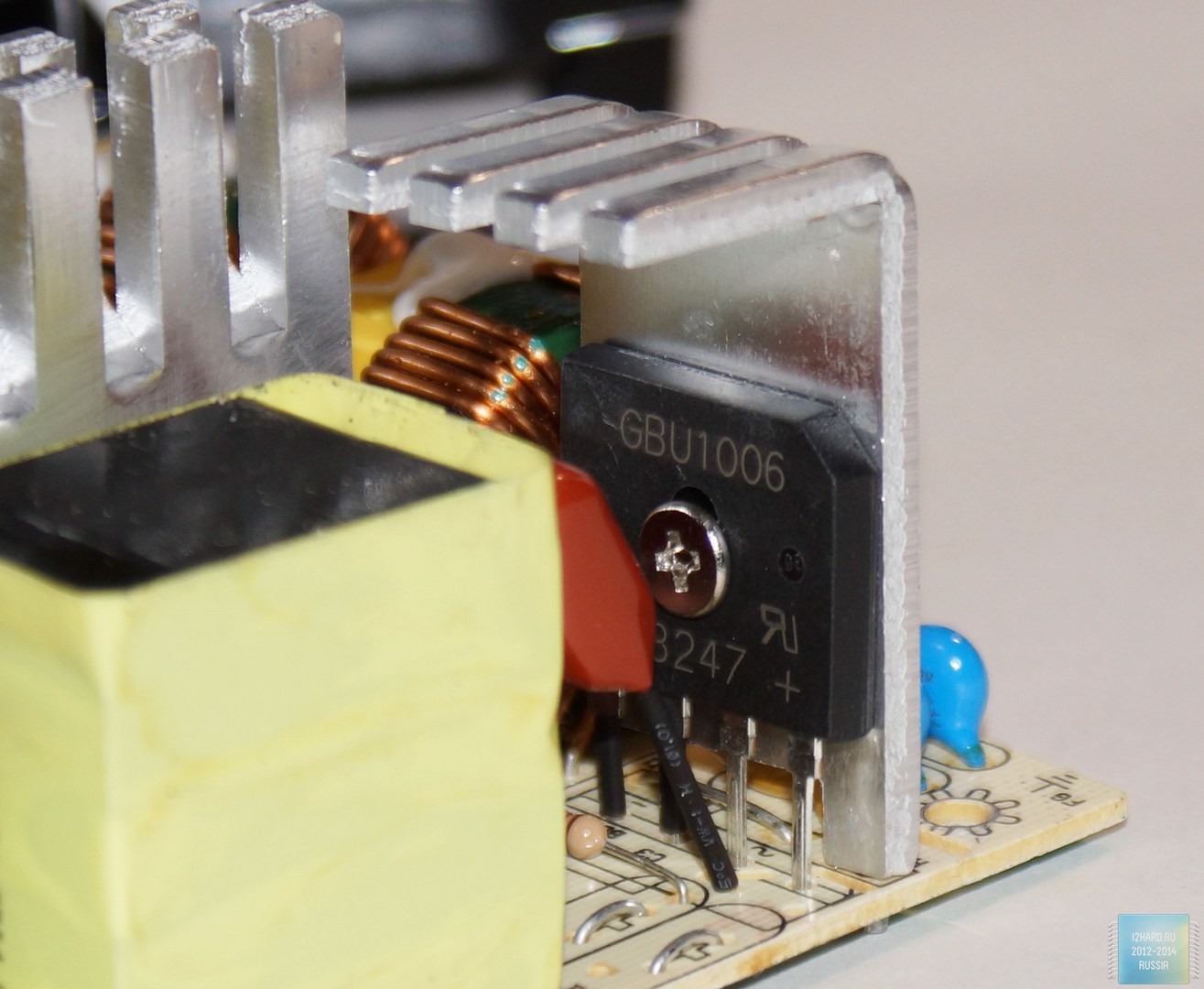

Діодний міст, маркований GBU1006 , Розташований на окремому радіаторі, розрахований на максимальний струм в 10 А.
Далі йде блок активної корекції коефіцієнта потужності (APFC).
У високовольтної частини встановлений конденсатор виробництва компанії Teapo ємністю 390 мкФ (400 В) розрахований на температуру 85 ° C.
Силові напівпровідникові компоненти розташовані на двох компактних радіаторах з товщиною підстави близько 4 мм, ребра яких виконано шляхом розщеплення верхньої частини.

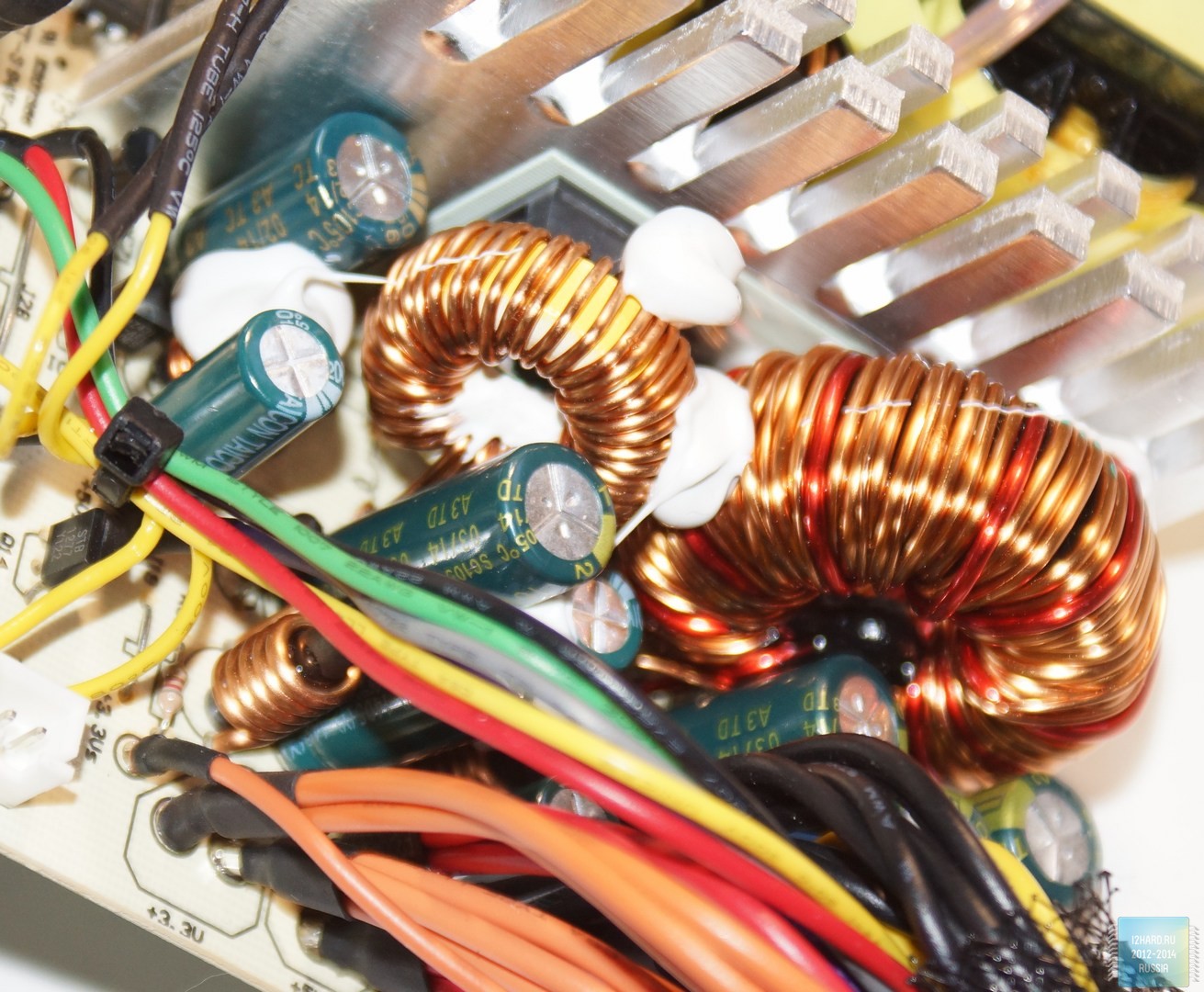

У вихідному каскаді встановлені переважно конденсатори Teapo і Taicon різних номіналів. І тут помітна деяка економія. Провідні виробники зараз, як правило, встановлюють високовольтні конденсатори японських брендів.
Контроль напруг, і струмовий захист здійснює мікросхема PS229.
Вентилятор, як я вже писав вище, підключається за допомогою коннектора, і регулюється датчиком температури, приєднаним безпосередньо до ребру радіатора.
На звороті плата виконана досить якісно. Силові доріжки посилені припоєм і перемичками. Є слідів не змитого флюсу. На платі бачимо наскрізні прорізи для гарантованої розв'язки високовольтної частини джерела від низьковольтної .. І ще тут же розпаяні кілька силових елементів, в тому числі тут притулилася, і мікросхема CM6800 , Яка включає в себе контролери APFC і ШІМ.
тестування
Тестовий стенд дозволяє навантажувати лінію +12 В з кроком в 100 Вт.
За вимогами стандарту ATX відхилення не повинно перевищувати 5%, таким чином, норма для лінії +12 В лежить в межах 11.4-12.6 В. давайте подивимося які результати покаже наш випробуваний.
В цілому стабільність напруг нормальна. Найважливіший момент - нижче номіналу напруги у всьому діапазоні не просідає більш ніж на 2%, що є відмінним показником. Напруга на +12 В лінії не опускається нижче стандарту навіть при перевищенні навантаження.
На +5 В шині так само все більш ніж прекрасно. На лінії +3,3 В при відсутності навантаження значення дещо завищені, але в цьому немає нічого страшного.
Оптимістичні свідчення в тестах було вирішено перевірити на практиці. Блок живлення був підключений до наступної конфігурації:
- Процесор: Intel Core i7-3770
- Материнська плата: GIGABYTE GA-Z77X-UD3H
- Пам'ять: DDR3-1866 Kingston HyperX FURY 16 Гб
- Відеокарта: дві GIGABYTE Radeon R9 280 3072MB
- Диск під систему: Seagate 600 SSD 480 Гб + два HDD
- Корпус: NZXT Phantom
Для початку була задіяна одна відеокарта і запущена програма ОССТ в режимі тесту блоку живлення. Потім запущені дві відеокарти. Виробник заявляє споживання однієї R9 280 в навантаженні в районі 250 Вт. Перевантаження в районі 650 Вт блок живлення витримує спокійно, тест проводився на протязі години, проблем не виникло.
Додатково були проведені креш-тести. Захист від коротких замикань по всіх лініях спрацьовує вчасно. З низькою напругою в мережі, до 120 В, блок живлення продовжує працювати без проблем.
висновок
Zalman ZM600-GV добротний блок живлення середньо-бюджетної цінової категорії, в тестах демонструє хороші показники стабільності напруг. Дуже добре справляється з перевантаженням на лінії +12 В, здатний впоратися з тандемом з двох відеокарт. Є повноцінний набір шлейфів і роз'ємів. Довжини кабелів вистачає для стандартного корпусу з нижнім розташуванням БП. Підійде для харчування середньої конфігурації з однієї відеокартою, аж до топової. Рівень шуму прийнятний при навантаженнях до-350 Вт. Чимось особливим блок живлення не виділяється серед бюджетних моделей від інших виробників. Якщо ціна на нього не буде завищена, то його цілком можна рекомендувати для складання середнього ігрового ПК.
плюси
- якість збірки
- Наявність активного коректора коефіцієнта потужності (APFC)
- Наявність всіх необхідних роз'ємів в достатній кількості
- Стабільність вихідної напруги
- Широкий діапазон вхідної напруги
- Достатній запас по потужності для ігрової системи
- Три роки гарантії
мінуси
- Гучний вентилятор під навантаженням
- Використання не найкращих конденсаторів
- Кілька мікросхем розпаяні на звороті плати.
