Насоси відцентрові високого тиску з виносним ежектором

Відцентрові насоси високого тиску, є невід'ємною частиною установок, які піднімають на поверхню воду з підземних водозаборів. Їх так само впроваджують в водопровідні або опалювальні системи для підтримки в мережі стабільного тиску.

Устаткування цього типу незамінне, як в побуті, так і на виробництвах, і далі ми поговоримо про його достоїнства і особливості. Подивившись відео в цій статті, ви дізнаєтеся, яка допустима висота всмоктування відцентрового насоса, і за яким принципом проводиться його підбір для свердловини або мережі.

Особливості поверхневих насосів

Такий критерій, як «висота всмоктування насоса відцентрового», має значення тільки для поверхневих моделей, яким доводиться діставати воду з великої відстані. Насправді, це завдання не з легких. адже як працює відцентровий насос , Якщо рівень рідини знаходиться нижче осі його вала?

Отже:

• Для того, щоб підняти воду, він повинен створити на вхідному патрубку вакуум, тобто абсолютний тиск, яке, за рахунок його різниці з тиском атмосферним, сприяє всмоктуванню рідини в робочу камеру. Це називається: вакууметріческая висота всмоктування.

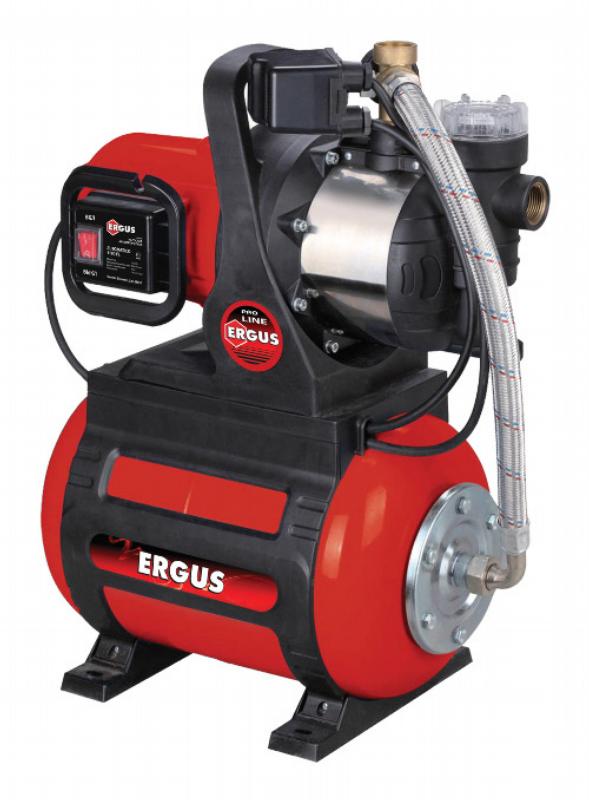

Побутова насосна станція з поверхневим насосом

• Ну а далі, в роботу включаються лопаті, які, обертаючись, викидають воду за периферію колеса, де створюється натиск, необхідний для просування потоку до напірного патрубка. Тут чималу роль грають: частота обертання лопатей, а так само протяжність усмоктувального трубопроводу - чим більше довжина труби, тим сильніше втрати напору. Те ж саме відбувається і в напірному трубопроводі.
• Тому, запорукою комфортної експлуатації насоса є, перш за все, правильні розрахунки всмоктуючої і відводить ліній. Через втрат напору, висота всмоктування насосів, що розміщуються на поверхні, не перевищує дев'яти, а частіше семи метрів. Виняток становлять лише моделі з виносним ежектором, які можуть дістати воду, перебуваючи в 25 метрах від її рівня. Є навіть більш сучасні модифікації, для яких і яку не межа.

В цьому випадку, потужність всмоктування збільшується за рахунок використання системи труб Вентурі. Використання такого агрегату дозволяє економити на будівництві свердловини, діаметр якої може не перевищувати трьох дюймів. Ну а для глибокого водозабору, що не крути, потрібен погружной насос .

Насоси консольного типу

Даний варіант відцентрових насосів з повним правом можна вважати найбільш популярним в світі. Загальна маса консольних насосів, серед всього виробленого насосного обладнання, за різними оцінками становить від 55 до 70%.

Перш за все, це обумовлено простотою конструкції, яка, тим не менш, за своїми можливостями, випереджає інші моделі.

• У консольних насосах, які в маркуванні позначаються літерами «К» і «КМ», вал двигуна подовжений, утворюючи консоль - звідси і назва. Це одноступінчасті агрегати з горизонтальним розташуванням валу і одностороннім входом.
• Колесо з лопатями насаджено на кінець вала і пов'язане з двигуном через муфту. Візуально визначити тип насоса не завжди можливо, тому що не тільки колесо, а й сам двигун у побутових моделей, нерідко прихований всередині корпусу.

Насос відцентровий високого тиску

• До речі, конструкція робочого колеса у консольних насосів теж має свої особливості. Воно схоже на барабан, усередині якого обертаються два диска, розташовані під кутом. У порожнині колеса є два отвори. Одне знаходиться по центру, навпроти вала, і служить входом для потоку води. Інший отвір розташовується на периферійній частині - через нього здійснюється відведення рідини під напором.
• Насоси високого тиску відцентрові, типу «КМП» (консольні, моноблочні, підвищувальні), застосовують в житлово-комунальному господарстві. Їх використовують для підвищення тиску у водопровідних системах, і подачі води в багатоповерхові будинки, де нестача напору є проблемою номер один. Фото такого насоса ми представили вище.

ЖКГ - це не єдина сфера застосування консольних насосів. Вони дуже затребувані в виробничих схемах водопостачання, в сільському господарстві, у багатьох галузях промисловості.

Припустимо, відцентровий насос високого тиску, призначений для промислового використання, здатний перекачувати до 370 м3 води на годину, і створювати при цьому напір майже в сотню метрів.

вертикальні насоси

Торкнувшись теми насосного обладнання, що забезпечує високі показники тиску, не можна обійти увагою і вертикальні насоси . Найчастіше вони мають багатоступеневу конструкцію, і, відповідно, мають набагато більш високими напірними характеристиками.

Отже:

• У побуті, насоси з вертикальним виконанням корпусу використовують для подачі води з підземних водозаборів (заглибні моделі), а так само в дренажних і зрошувальних системах (напівзаглибні і поверхневі моделі). Насоси виробничого призначення теж нерідко мають вертикальний вал - це дає великі переваги.
• Справа в тому, що виробниче наносне обладнання нерідко розташовується в цеху, і установка вертикальних насосів дозволяє економити корисну площу приміщення. Замість одного горизонтального насоса, на одному фундаменті може вміститися три-чотири вертикальних.

Вертикальний поверхневий насос

• У промислових масштабах поодинокі насоси використовуються рідко. Найчастіше це насосні станції, які об'єднують в собі декілька вертикальних насосів, і мембранний бак - гідроакумулятор. Такі установки, де крім основних насосів є ще й резервні, дуже надійні і володіють високими експлуатаційними потужностями.
• Де їх тільки не використовують: в протипожежних і опалювальних системах, для водозниження та водовідведення, в меліорації і схемах подачі води в невеликі населені пункти. За допомогою такої установки можна забезпечити необхідний тиск і в системі водопостачання висотного будинку.
• Така установка дозволить мати стабільний напір води і в приватному будинку, що постачають з магістральної мережі, де тиск вічно падає в години пік. Адже в багатьох будинках опалення водяне, а коли напору води недостатньо, батареї ледь теплі, і водогрійна колонка не включається.

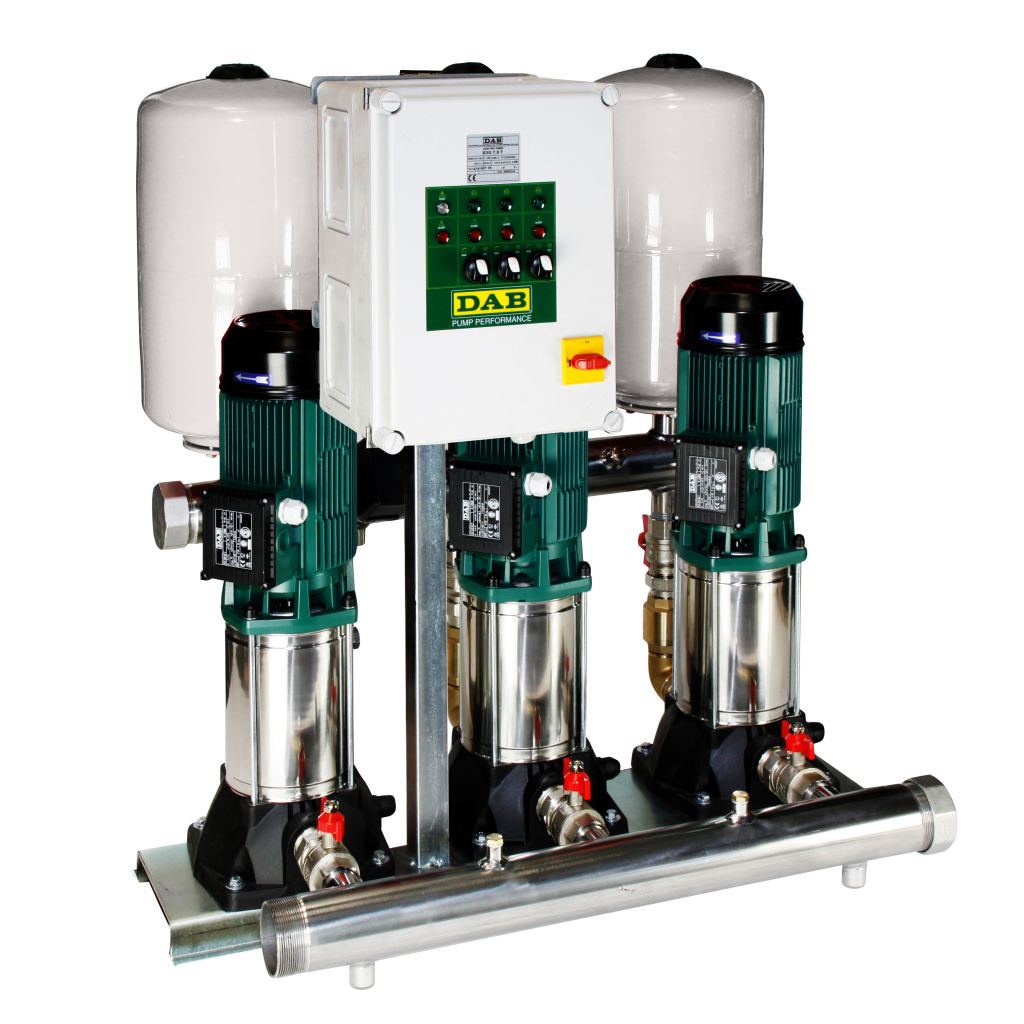

Насосна станція для підвищення тиску

• Для невеликого будинку, в якому проживає одна сім'я, досить і побутової насосної станції з одним насосом. Якщо ж це будинок в два-три поверхи, або, наприклад, котедж на два господаря, проблема може виявитися істотною навіть і в тому випадку, коли постачання води здійснюється з індивідуальної свердловини.
• Адже наші будинки сьогодні напхані побутовою технікою, для роботи якої нерідко потрібно тиск води в 2,5-3 бар, забезпечити яке звичайна мережа не завжди може. Встановивши станцію на два-три насоса, можна не тільки забути про погане напорі, але і не турбуватися про те, що в разі виходу обладнання з ладу, ви залишитеся без води.

У таких установках, всі насоси одночасно не працюють - один завжди в резерві. Варто робочому насосу затриматися з запуском секунд на десять, як замість нього тут же включається резервний агрегат.

Насоси бустерного типу

Більшість вертикальних насосів мають бустерний конструкцію. Це тип конструкції, при якій насосу створюються умови роботи, аналогічні умовам свердловини. Щоб це було можливо, корпус бустерного насоса поміщається в заповнений водою циліндричний контейнер з гальванічною або нержавіючої сталі.

З'єднуються вони за допомогою фланцевого перехідника і центруються болтами, які перебувають на зовнішньому периметрі. Подібне рішення робить конструкцію надзвичайно стійкою - такий агрегат можна розташовувати хоч вертикально, хоч горизонтально.

переваги бустеров

Насоси цього типу найчастіше використовують для збирання насосних установок виробничого призначення, так як їх продуктивність і напір, не поступається характеристикам свердловинних насосів . Домогтися, наприклад, напору 800м при подачі в 1000м3 / год, від горизонтального поверхневого насоса просто неможливо.

Установка з горизонтальними бустерний насосами

• Такі показники, звичайно не скрізь потрібні. Але в системах пожежогасіння, бустерних установок практично немає альтернативи, адже і будівлі бувають досить високими, та й наблизитися до них під час пожежі не завжди можливо. У таких випадках, саме великий напір рятує ситуацію.
• Незамінні бустери і для постачання питної води об'єктів, розташованих високо над рівнем моря, наприклад, в горах. І, незважаючи на те, що ціна таких установок досить висока, в процесі експлуатації вона швидко окупається за рахунок економічного споживання енергії.

Якщо порівнювати їх витрати з іншими насосами аналогічної потужності, то економія складе, ні багато ні мало, 50-55%. Використання бустерних установок для забезпечення водою споруджуваних об'єктів, дозволяє знизити їх собівартість, так як енергоносії завжди складають левову частку витрат.
