Майже в кожному будинку є пральна машина автомат (СМА). Але як вона може бути влаштована, для більшості людей залишається загадкою. Якщо ви збираєтеся самі ремонтувати деякі вузли свого прального агрегату, то знати, як влаштована пральна машина, буде корисно.
Схема пральної машини

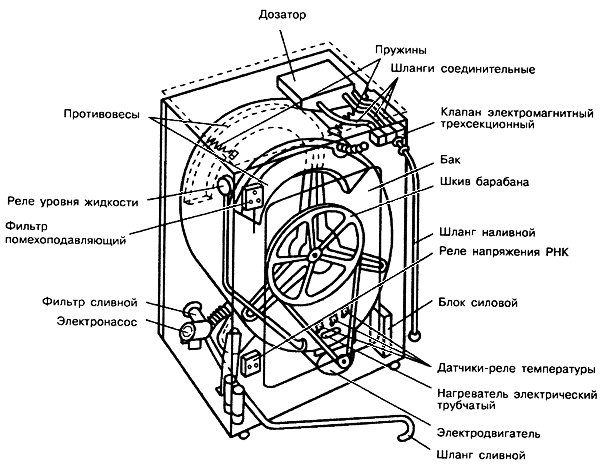

Перед тим, як розглядати кожен вузол СМА, вам слід подивитися, як виглядає схема пральної машини, щоб ви мали загальне уявлення про її будову.
модуль управління
Цю частину пральної машини автомат можна назвати, без перебільшення, "мозком" пристрою. Він керує всіма процесами, коли агрегат починає прати, віддає команди всіх вузлів, в тому числі і електродвигуна, про початок або закінчення роботи. В розподільній скриньці встановлені спеціальні програми, які він виконує. Список цих програм у кожної моделі СМА різний. Є модулі більш "розумні", з великим списком режимів і завдань. Бувають простіше, дають команди, на виконання основних функцій прання і віджимання.
При виході електроніки з ладу, СМА починає працювати з помилками, або взагалі зупиняється.
Для контролю над процесом прання, модулю потрібна інформація від різних частин машини. Для цього використовуються датчики, які відсилають в "мозок" пральки сигнали:
Датчик контролю рівня води
Цей датчик контролює рівень води в баку. З його допомогою модуль дізнається інформацію про її кількості при наповненні. У парі з цим датчиком працює повітряна камера, яка, в залежності від того, наскільки заповнений бак, подає на нього тиск.
термостат
Цей вимірювач розташовується в самому низу бака, і частково в нього вбудований. Він вимірює температурні показники води і відсилає сигнал в модуль управління.
таходатчіка
Для контролю швидкості обертання двигуна використовується таходатчіка. Тільки з його допомогою можливі різні режими швидкостей двигуна в процесі прання або віджимання.
інша електроніка
До неї відносяться різноманітні реле (наприклад, датчик закриття люка), світлові індикатори та дисплей, який показує інформацію про виконання поточної операції, панель навігації. Так, в моделях машин ATLANT (Атлант), буває п'ять видів панелей:
- зі світлодіодною індикацією;
- з сегментним дисплеєм і світловою індикацією;
- панель управління з ЖК-дисплеєм;
- панель управління з ЖК-дисплеєм і кнопками навігації;
- зі світлодіодною індикацією і сегментним дисплеєм.
елементи СМА
В результаті отримання всієї інформації від датчиків, електронний модуль починає обробляти її і віддає команду керуючих елементів машинки, після чого весь механізм включається в роботу. До них відносяться:
Замок дверцята люка
На передній стінці машинки знаходиться люк, через який проводиться завантаження білизни. У деяких моделях пральних машин, таких як Арістон, він має збільшений діаметр, що полегшує завантаження. Коли запускається прання, що надходить сигнал на замок люка, замикає його, поки програма не виконається до кінця.
Клапан подачі води
Після блокування дверцят люка «мозок» посилає сигнал на впускний клапан, для його відкриття і початку набору води. Вона буде набиратися, поки не надійде сигнал від прессостата, що наповнення бака вже досить.
електродвигун
Для приведення барабана в рух, подається команда двигуну на запуск. Він з'єднаний з барабаном за допомогою пасової передачі через шків.
В машинках з прямим приводом цих елементів немає. Барабан є ротором, що обертається в магнітному полі статора (котушки).
Напрямок та швидкість обертання задаються вшитой програмою через електронну систему управління.
трубчастий електронагрівач
Щоб нагріти воду в баку, використовується ТЕН. Напруга на нього подається після команди з системи управління, після чого починається підігрів води до необхідних показників. При досягненні запрограмованої температури, термостат відправляє сигнал в модуль на відключення нагріву.
Слід звернути увагу, що ТЕН з часом покривається товстим шаром накипу, яка погіршує віддачу тепла, з чого слід перегрів і перегорання спіралі нагрівача. Тому рекомендується періодично проводити очистку Тена . Але, наприклад, в нових пральних машинках Samsung (Самсунг) використовується нагрівач, який має подвійне керамічне покриття.
помпа
Після завершення виконання програми прання, на зливний насос (помпу) надходить команда на включення. Запускається електродвигун помпи, і починається відкачка води, через зливний шланг в каналізацію.
Те ж саме діяння відбувається і при виконанні алгоритму полоскання. Насос складається з одного боку з равлики, що містить фільтр , А з іншого - електромотора з хрестовим крильчаткою. Фільтр доступний через передню панель корпусу для регулярної прочищення. Якщо його не очищати, помпа може вийти з ладу.
бак СМА
Бак пральки є найбільшим елементом даного пристрою. На принциповій схемі пральної машини добре видно, що він займає майже весь внутрішній простір агрегату. У самому баку знаходиться барабан, в який завантажується білизна. Бак являє собою пластикову ємність з барабаном, трубчастим електронагрівачем (ТЕН) і термостатом всередині.
У СМА ATLANT (Атлант) він зроблений з високоякісного поліпропілену.
Для зручності ремонту бак розділений на дві частини, які можуть бути з'єднані, в залежності від моделі машинки, болтами або скобами. На баку є місця кріплення для патрубків. Через них відбувається заливка і зливання води. Через велику вагу цієї конструкції, зверху барабан закріплюється через пружини до корпусу, а знизу встановлений на амортизаторах , Які пом'якшують вібрацію.
барабан
Корпус барабана роблять з нержавійки, стінки - перфорируют для хорошого проникнення води з бака в процесі прання. Білизна під час обертальних рухів барабана перевертається і таким чином стирається.
Для герметичності фронтальна частина барабана з'єднується з баком через гумову манжету. На задній стороні він має вал, який виходить через задню стінку бака назовні. На валу кріпляться підшипник і сальник. У пральних машинах Ардо з вертикальним завантаженням , Конструкція барабана трохи відрізняється. На його боці знаходяться дверцята, через них завантажується білизна.
Інші деталі корпуса
Основна частина конструкції автоматичної пральної машини була описана вище. Але залишилися деякі елементи, які були згадані:
- бункер для порошку;
- противаги;
- корпус пральної машинки;
- шланги.
Бункер для порошку
У відділенні дозатора знаходиться лоточок для порошку і ополіскувача. До цього відділення підведені патрубки, через які подається вода для змиву миючих засобів.
Пристрій пральної машини автомат Zanussi (Зануссі) відрізняється від інших моделей наявністю системи Jet System, яка завдяки постійній циркуляції миючого розчину рівномірно просочує білизну під час замочування. Агрегат здатний визначити момент, коли тканини добре просочилися, і пора відключати подачу води.
противаги
Щоб врівноважити виникає вібрацію при віджиманні білизни, в корпус машинки встановлюють систему противаг. На вигляд вони представляють собою бетонні блоки, які кріпляться вгорі і знизу бака.
корпус СМА
Якщо з машинки вийняти всі внутрішні частини, то залишиться корпус, який містить люк для завантаження і верхню кришку. Корпус є каркасом машинки, до якого прикріплюються всі елементи і вузли прального агрегату.
шланги
Щоб заливати або виробляти злив води з машинки, до неї приєднуються шланги. зливний відводять в каналізацію або в спеціальну ємність. Наливна приєднується одним кінцем до водопроводу, а іншим до СМА.
Принцип роботи пральної машини автомат був розглянутий вище. І зрозумівши, яким чином працює цей агрегат, можна приступати до вивчення окремих його частин і механізмів. Але існують СМА з вертикальним завантаженням, наприклад - Ардо. Пристрій таких пральних машин відрізняється розміщенням люка для завантаження, і деякими внутрішніми конструктивними особливостями, розробленими для такого типу агрегатів.
Короткий огляд вузлів СМА, звичайно ж, не допоможе вам в ремонті, але знаючи пристрій, легше знайти причину несправності машинки і вивчити вузол, що вийшов з ладу більш досконально.
