Для процесорів Intel Coffee Lake необхідні материнські плати на чіпсетах серії Intel 300. З цієї лінійки поки представлений лише Intel Z370, тому бажаючим використовувати нові CPU від Intel необхідна плата на топовом чіпсеті. У такій ситуації найбільш цікаві найдоступніші плати на Intel Z370, тому сьогодні у нас на огляді модель GIGABYTE Z370 HD3.
Комплект поставки
Плата поставляється в компактній коробці товщиною всього 55 мм. У комплекті пропонується керівництво, інструкція по установці, диск з драйверами і ПО, два інтерфейсний кабель SATA і заглушка на задню стінку корпусу.
У поставку також включений перехідник G-Connector, що дозволяє зібрати всі необхідні роз'єми для кнопок / індикаторів, підключивши їх одночасно до панелі на платі. Додатковий стікер з логотипом лінійки Ultra Durable при бажанні може прикрасити корпус.
Дизайн і компоновка
GIGABYTE Z370 HD3 відповідає стандарту ATX з кілька зменшеною шириною друкованої плати. Загальні габарити - 305 × 225 мм. Модель оформлена в темний тонах.
На чорній PCB крізь захисний лак видно прожилки мідних провідників, що привносить друкованій платі коричневого відтінку. Крім того, на поверхні нанесений декоративний візерунок. Фарбування текстолітової основи стала практично обов'язковим дизайнерським елементом нових материнських плат. В даному випадку використовується ще один візуальний прийом - візерунок на радіаторі чіпсета зроблений таким чином, щоб не порушити загальну композицію. Дрібниця, але такий «камуфляж» виглядає цікаво.
Частина роз'ємів для модулів пам'яті і повноформатні слоти виконані в сірому, тоді як більшість інших конекторів і радіатори системи охолодження чорного кольору. При першому погляді можна відразу виділити кілька жовтих Боченков - конденсатори в ланцюзі аудиотракта.

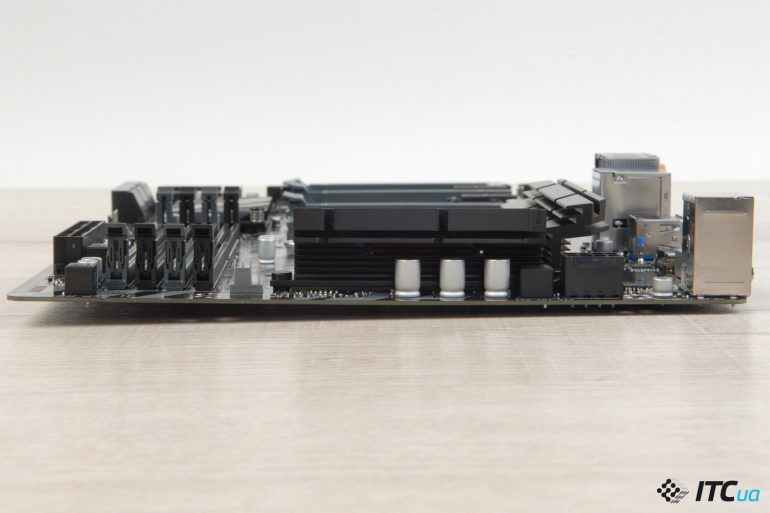

Материнська плата використовує 7-фазну підсистему стабілізатора живлення. Для всіх силових збірок і керуючого контролера передбачено додаткове охолодження. Це досить великі алюмінієві блоки зі складним профілем, що збільшує площу розсіювання тепла. Радіатори кріпляться за допомогою пластикових фіксаторів, при цьому вони щільно притягуються до елементів.
Для підключення додаткового живлення передбачений один 8-контактний роз'єм.
Чотири слоти для модулів DIMM використовувати до 64 ГБ оперативної пам'яті. Виробник заявляє про підтримку наборів до DDR4-4000, хоча в переліку валідованих комплектів значаться комплекти аж до DDR4-3866. Але і в цьому випадку - цілком непогано. Чіпсет дозволяє експериментувати з розгоном пам'яті, використовуючи швидкісні комплекти незважаючи на те, що для Coffee Lake заявлені штатні режими DDR4-2400 / 2666.
GIGABYTE Z370 HD3 пропонує шість слотів для додаткових карт розширення - три PCI Express x16 і така ж кількість PCI Express x1. Плата не дозволяє розділяти процесорні лінії шини PCI Express 3.0. Всі вони дістаються першому повноформатний слоту PCI Express x16, який необхідно використовувати при встановленні відеокарти. Два інших габаритних роз'єму обслуговуються чіпсетом і пропонують пропускну здатність x4. В даному випадку обидва слота можуть одночасно працювати в режимах x4, причому в цьому випадку залишаються доступними всі три слоти PCI-E x1. У моделей з розширеною функціональністю часто тут виникають проблеми, але в даному випадку відсутність великого числа додаткових контролерів дозволяє не обмежувати себе при виборі карт розширення.
Що стосується підтримки зв'язок з декількома відеокартами, то режим SLI за визначенням не підтримується платами, що не дозволяють розділяти процесорні лінії PCI Express 3.0, а ось комбінація CrossFireX можлива. Для дуету відеокарт з чіпами AMD вимоги менш жорсткі навіть з урахуванням того, що для їх синхронізації не потрібен додатковий міст.
На платі немає ніяких додаткових органів управління. Якщо система зібрана в корпусі, то великої користі від клавіш включення / перезавантаження і подібних елементів зовсім не багато, але вартість пристрою вони неминуче збільшують. З корисною обв'язки можемо хіба що виділити групу з чотирьох світлодіодів в правому нижньому кутку. Ці індикатори підсвічуються по ходу самотестування плати на етапі завантаження платформи і якщо з якимось вузлом є складнощі, то по світився вогник можна легко виявити проблемний вузол (процесор, пам'ять, відеокарта або завантажувальний накопичувач).
Очікувано GIGABYTE Z370 HD3 обладнана парою мікросхем з прошивками. Технологія DualBIOS з резервним чіпів вже кілька років як стала обов'язковим атрибутом плат виробника.
Звичайно ж, обов'язковою для нових материнських плат є додаткове підсвічування. Хоча, у випадку з GIGABYTE Z370 HD3 розробники не старалися.
На платі підсвічується лише область аудиоподсистеми, при цьому для ілюмінації використовуються одноколірні помаранчеві світлодіоди.
Пара таких же джерел встановлені в правому верхньому куті. Тут вони спалахують при використанні XMP-профілю для модулів пам'яті. За нинішніми мірками це можна назвати спартанським варіантом.
Підсвічування налаштовується в додатку RGB Fusion, при цьому для вбудованої ілюмінації доступні всього два режими зі статичним світінням і пульсацією. Звичайно, вогники можна і згасити. А ось якщо захочеться посилити ілюмінацію, то зробити це можна за допомогою зовнішньої світлодіодної стрічки. У нижньої кромки є 4-контактний роз'єм для підключення RGB-гірлянди. Підтримуються стрічки 12В з елементами 5050 RGB загальною довжиною до 2 метрів, що вимагають до 2 А. Її робота також налаштовується в додатку RGB Fusion, але і в цьому випадку вибір режимів скромний.

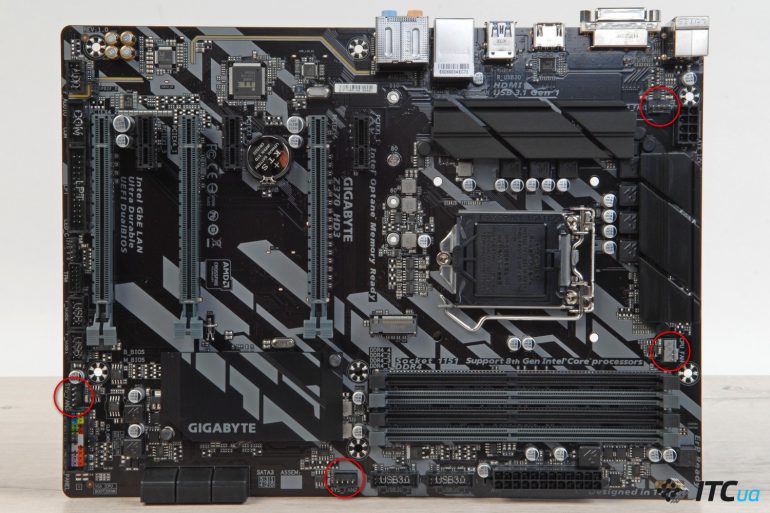

Для організації системи охолодження всередині системного блоку на платі є чотири 4-контактних роз'єми. Один з них номінально передбачений для процесорного кулера, ще три - для корпусних. Це нормальний стартовий набір, якого буде достатньо для більшості типових ситуацій, якщо не використовуються екзотичні СВО або корпусу з ще більшою кількістю вентиляторів.

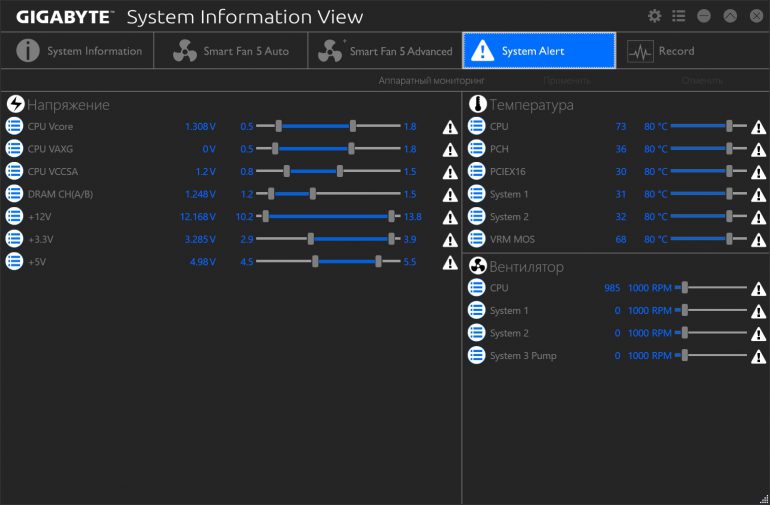

Приємно відзначити, що останнім часом виробник оснащує свої моделі великою кількістю внутрішніх температурних датчиків. Причому це стосується не тільки спеціалізованих ентузіастскіх моделей. GIGABYTE Z370 HD3 до таких точно не віднесеш і в той же час плата обладнана шістьма сенсорами, показники яких можна використовувати під час налаштування алгоритму роботи вентиляторів. Smart Fan 5 дозволяє «прив'язати» швидкість обертання конкретного вентилятора до температурними показниками одного з термодатчиків.
Для підключення накопичувачів плата пропонує шість портів SATA. Всі коннектори зібрані в один блок, встановлений біля правої кромки плати.
А ось що стосується портів для швидкісних накопичувачів, то тут GIGABYTE Z370 HD3 пропонує один універсальний порт M.2, що дозволяє використовувати як SATA-пристрої, так і найпродуктивніші PCI-E-накопичувачі.
Кріплення передбачає установку пристроїв довжиною до 110 мм. Для порту виділено чотири лінії шини PCI Express 3.0, які забезпечують пропускну здатність до 32 Гб / c.
Наявність «всього» одного M.2 вирішує питання з обмеженнями на одночасне використання накопичувачів різного формату. Один з шести каналів SATA деактивує лише в при використанні накопичувача M.2 SATA. В інших випадках доступних ліній PCI-E чіпсета досить для роботи всіх вузлів системи на повну потужність. Крім продуктивних SSD PCI-E M.2 x4 також підтримуються прискорювачі Intel Optane Memory.
GIGABYTE Z370 HD3 не має додаткового контролера USB 3.1 Gen2. Підтримка даного інтерфейсу на рівні чіпсета все ще не реалізована, а додаткові чіпи збільшують кінцеву вартість материнської плати. На практиці порти з пропускною спроможністю до 10 Гб / c можуть бути корисні хіба що при використанні самих швидкісних зовнішніх SSD. Для решти периферії часто досить і 5 Гб / c, які забезпечують чіпсетний USB 3.0 (USB 3.1 Gen1). В останніх не бракує.
На інтерфейсній панелі розташовано 4 таких порту. Крім того, на друкованій платі передбачено два внутрішні роз'єми, що дозволяють винести на стінку корпусу ще така ж кількість USB 3.0.
Що ж стосується USB 3.1, то при реальній необхідності прискореного інтерфейсу завжди є можливість використовувати додаткову карту розширення PCI-E з відповідним контролером.
За підключення до дротової мережі відповідає гігабітний контролер Intel i219-V, що розкриває можливості чіпсета.
Звукова підсистема заснована на чіпі Realtek ALC892. Це не топовий кодек, але для цієї категорії материнських плат непогане рішення. Звуковий тракт частково відділений від основного масиву, при цьому в ланцюзі використовуються японські ємності від Nichicon. Режими з додатковим посиленням не передбачені, однак за замовчуванням рівень сигналу цілком пристойний.
В налаштуваннях можна активувати ефект об'ємного звучання, але це дуже на любителя. Звукова підсистема на стане якимось одкровенням, особливо для досвідчених слухачів, але загальне враження, мабуть, навіть краще, ніж ми очікували спочатку.
Нижня кромка друкованої плати забудована дуже щільно, а її склад заслуговує окремої згадки. Тут розміщений роз'єм для виведення аудіопорти на стінку корпусу, а також коннектори COM і LPT. Так, так, такі порти все ще можуть бути затребувані хоча і не в типових домашніх умовах. Поруч розташований 4-контактний коннектор для підключення додаткової RGB-стрічки і роз'єм для TPM. Пара внутрішніх USB 2.0 дозволяють отримати ще 4 відповідних порту на стінці корпусу. У нижній межі також розміщений один з роз'ємів для підключення вентилятора, а ближче до правого кута розташована панель з кольоровим маркуванням для керуючих кнопок і індикаторів. Всі роз'єми мають додаткові пластикові напрямні, частина з них навіть з підписами всередині для швидкої ідентифікації - правило хорошого тону.
Двоконтактний роз'єм для очищення CMOS-пам'яті розміщений відразу над панеллю для органів управління, тому при нагоді не знадобиться пробиратися до конектора, лавіруючи між відеокартами. Коли система вже зібрана в корпусі, це не завжди зручно.
На звороті плати мінімум елементів.
На інтерфейсній панелі розміщений комбінований PS / 2, два порти USB 2.0, чотири USB 3.0 і розетка Ethernet. Для підключення пристроїв відображення передбачено два цифрових відеовиходу - DVI-D і повноформатний HDMI. Для акустики передбачено шість 3,5-міліметрових роз'ємів. Штатного оптичного S / PDIF тут немає, «цифру» при необхідності можна отримати від внутрішнього коннектора.
В роботі
Графічна оболонка UEFI вже звична, тут без якихось нововведень. Кількість доступних налаштувань не балує достатком, але досить для типового розгону платформи.
Напруга на процесорі можна регулювати в межах 0,6-1,8 В з кроком 0,005 В, тоді як на модулі пам'яті можна подавати 1,0-2,0 В з дискретністю 0,01 В. Ключові параметри для налаштування роботи підсистеми стабілізатора живлення також на місці, тому при бажанні можна експериментувати, попутно не забуваючи про те, що це все ж модель не для рекордних розгонів.
Для програмної настройки більшості параметрів використовується додаток EasyTune. У закладці SmartBoost традиційно пропонуються профілі для простого прискорення процесорів з розблокованим множником. Втім, на автоматику тут покладатися поки особливо не варто.
Як і у випадку з GIGABYTE Z370 AORUS Gaming K3, для процесора Core i7-8700K додаток передбачає розгін чіпа до 4900 МГц c підвищенням напруги живлення до 1,38 В. Це в цілому помітний «перевольтаж», особливо з урахуванням того, що в такому режимі не пропонується поправка зі зниженням частоти при виконанні AVX-інструкцій. Під навантаженням процесор перегрівається і починає пропускати такти для зниження температури.

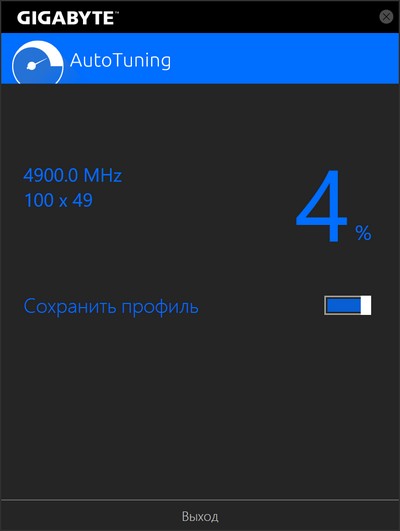

Система автоматичного тюнінгу також встановлює значення в 4900 МГц. Однак, використовуваного в процесі експрес-тесту недостатньо для того, щоб виявити проблеми при високій тривалому навантаженні.
Розробникам варто було б використовувати менш агресивні режими, попутно використовуючи понижуючі коефіцієнти для коригування частоти під час виконання ресурсномістких AVX-інструкцій.
Взявши управління в свої руки, можна налаштувати більш відповідний режим. Наш екземпляр процесора стабільно працював на 5000 МГц при підвищенні напруги напруга до 1,32 В і AVX-коригування в 4 ступені (-400 МГц).
Силова підсистема гідно витримала випробування розгоном. За вбудованому датчику температура елементів VRM підвищувалася до 68оС. При цьому радіатор на збірках MOSFET, згідно замірів пірометром, прогрівався до 55 градусів. Температурний датчик чіпсета коливався в межах 35-37С.
