Колектор для теплої підлоги - це розподільний вузол, який перенаправляє теплоносій від котла опалення за кількома контурам системи обігріву підлог . Але в залежності від комплектації конструкції на нього можуть покладатися й інші функціональні завдання. Наприклад, обезвоздушіванія системи, регулювання подачі обсягів теплоносія і контроль його витрати за допомогою ручних або автоматизованих витратомірів. Цим фактично забезпечується підтримання необхідної температури в нагрівальних контурах теплої підлоги (ТП).

Серед монтажників опалювальних систем, через характерного зовнішнього вигляду колектора, широко поширене його інше сленгове позначення - «гребінка».

Малюнок 1.

Функціональні основи і базові різновиди колекторів

Схема роботи колектора для теплої підлоги досить проста. Теплоносій від котла опалення надходить у вхідний розподільник. Його рекомендують розміщувати зверху (над поворотної гребінкою), проте, в залежності від місцевих монтажних особливостей, а також різновиди підключається змішувального вузла, він може встановлюватися і внизу. Корпус колектора має від двох і більше відгалужень, обладнаних відповідною запірно-регулюючої арматурою. По кожній з гілок теплоносій перенаправляється в певні трубопроводи ТП. Вихідний кінець трубної петлі замикається на поворотній гребінці, що направляє зібраний загальний потік до котла опалення.

Очевидно, що в самому простому випадку колектор для водяної теплої підлоги являє собою шматок труби з деякою кількістю різьбових відводів. Однак, в залежності від того яку кінцеву комплектацію він отримає, складність його збірки, настройки і вартість можуть змінюватися в рази. Розглянемо для початку найбільш популярні базові моделі розподільників для водяного ТП.

З фітингами для підключення контурів

Однією з найбільш бюджетних, але повністю готовою до використання є гребінка з вхідних / вихідний різьбами і фітингами для підключення металопластикових або труб з цельносшітого поліетилену. Одна з таких моделей зображена на фото нижче.

Малюнок 2.

З інтегрованими кранами

У мінімальній комплектації можна також зустріти колектор на теплу підлогу обладнаний Двоходові кульовими кранами (Рис. 3). Такі пристрої не передбачають поконтурної регулювання - вони розраховані тільки включити або виключити окремі опалювальні гілки. З огляду на, що система тепла підлога купується і встановлюється для підвищення комфорту проживання, який забезпечується точним підстроюванням системи, доцільність використання таких гребінок має суто вибірковий характер. На фото представлений подібний колектор на три контури з інтегрованими Двоходові кульовими кранами.

Купуючи зазначені бюджетні варіанти розподільників, слід враховувати, що їх використання вимагає фундаментальних знань, а також великого досвіду в монтажі систем опалення. Крім того, закупівельна економія є досить умовною, так як все додаткове обладнання доведеться докуповувати окремо. Практично спрощені колектора для теплої водяної підлоги без доопрацювання підходять тільки для допоміжних систем на одну-дві петлі невеликої довжини. Годяться вони і для декількох контурів, але мають ідентичні теплові і гідравлічні характеристики. Адже конструкції таких гребінок не надає технічної можливості установки контрольно-регулюючого обладнання безпосередньо на кожну гілку.

Малюнок 3.

З регулювальними вентилями

Наступний рівень, як за вартістю, так і по функціональності - це розподільний колектор для теплої підлоги з регулювальними вентилями. Такі пристрої, експлуатуючи в ручному режимі, вже можуть забезпечити настройку інтенсивності подачі теплоносія по окремим опалювальним контурам. Для них в більшості випадків існує технічна можливість установки на них замість ручних вентилів виконавчі пристрої з сервоприводами. Приводи можуть підключатися або безпосередньо до електронних термодатчиків, встановленим в приміщеннях, або до центрального програмованого пристрою контролю. На малюнку 4 показаний приклад гребінки з регулювальними вентилями.

Малюнок 4.

Збірка з виходу та повернення колекторів

До економ варіанту колектора для теплої водяної підлоги відносяться також і спарені збірки з виходу та повернення розподільників (Рис. 5). У них вже можуть бути передбачені додаткові монтажні отвори або встановлені крани Маєвського, групи безпеки, швидко різьбові «американки» для зручності підключення до первинних контурам опалення або змішувального вузла.

Малюнок 5.

ВАЖЛИВО! Настійно рекомендується купувати гребінки не по одній, а в уже готової комплектації - парою з кріпленнями і технічними отворами під додаткове обладнання. Це не тільки істотно прискорить процес установки, але і допоможе уникнути багатьох помилок монтажу.

Від простого до складного

Повністю укомплектований колектор для теплої підлоги може збиратися по декількох робочих схемами. Проте, у них у всіх схожий принцип роботи. Одна з типових збірок (Рис. 6), складається з наступних елементів:

1. Кран на розподільну гребінку.
2. Витратоміри (ротаметри).
3. (А / b) Крани для зливу теплоносія з прямого та зворотного трубопроводів відповідно.
4. Ручні клапани регулювання витрати теплоносія.
5. Манометр.
6. Кран на обратку.
7. Триходовий клапан.
8. Циркуляційний насос.

Малюнок 6.

Розглянемо найбільш значущі за функціональністю елементи пристрою, їх основні типи та призначення.

Регулювання подачі теплоносія

Якщо тепла підлога в квартирі має кілька контурів, що відрізняються по довжині або температурним режимам, виручить установка розподільного колектора опалення з витратомірами (ротаметрами, рис. 7). Справа в тому, що теплоносій йде по шляху найменшого гідравлічного опору, тобто, перш за все, він буде направлятися в трубопроводи невеликої довжини. Щоб великі петлі нагрівалися з тією ж інтенсивністю, необхідно відрегулювати подачу рідини, знизивши її для коротких трубопроводів і збільшивши для більш довгих. Тому гребінка водяної теплої підлоги і комплектується балансувальним ротаметром на кожну петлю.

За шкалою витратоміра визначається інтенсивність потоку теплоносія в окремо взятому контурі. А вже у відповідність з цими показниками налаштовується пропускна здатність витратного клапана.

Придбання і використання регульованих ротаметрів виправдано тільки в разі ручного налаштування кількості теплоносія для циркуляції по гілках. Якщо ж кожен контур регулюється власним сервоприводом під керуванням електронного термостата, то використання подібної арматури не вимагається. При цьому в працюючому в автоматичному режимі коллекторном блоці, для додаткової візуалізації можуть монтуватися ротаметри без функції регулювання. Однак такі прилади встановлюються вже не зверху на корпус гребінки, а врізаються межу її відведенням для підключення петлі і виходом трубопроводу теплої підлоги.

Малюнок 7.

Регулювання температури теплоносія

Регулювання температури теплої підлоги повинна містити два основних етапи. Перший стосується загальної підготовки теплоносія при його відборі з високотемпературної опалювальної системи первинного контуру. Він здійснюється за допомогою взаємодії елементів насосносно-змішувального вузла (НСУ, рис. 6, поз. 7 і 8) або змішувально-регулювального блоку. Зазвичай головними елементами першого етапу підготовки теплоносія виступають циркуляційний теплонасос і автоматичний триходовий кран або триходовий кран-автомат без насоса. Завдання змішувальних вузлів полягає в доведенні температури первинного теплоносія (70-900С) до прийнятних для водяного підігріву підлоги - 40-500С.

Пристрій і робота НСУ докладно описані в окремій нашій статті. Однак тут слід уточнити, що комплектація колектора може включати змішувальний вузол або збиратися без нього. Якщо опалення підлог складається з розгалуженої мережі теплових контурів і містить кілька колекторних розподільників, тоді НСУ (з огляду на його дорожнечу) оптимально виносити в загальний на всю систему блок. Якщо ж колектор всього один, то він може відразу поєднуватися зі змішувачем в єдиному монтажному шафі.

Малюнок 8.

Другий етап регулювання температури теплої підлоги стосується безпосередньо оснащення гребінки, де вже теплові параметри циркулюючої рідини нівелюються відповідно до запитів по кожній гілці. Настроювання температури для кожного контуру здійснюється термостатичними клапанами механічної дії або автоматичними клапанами з сервоприводами (Рис. 8).

Сервоприводи, які отримують команди від виносного термостата, є виконавчими пристроями для управління роботою колектора водяного теплої підлоги. Хоча подібна автоматика є досить дорогою, вона надає можливість організації більш комфортних умов обігріву.

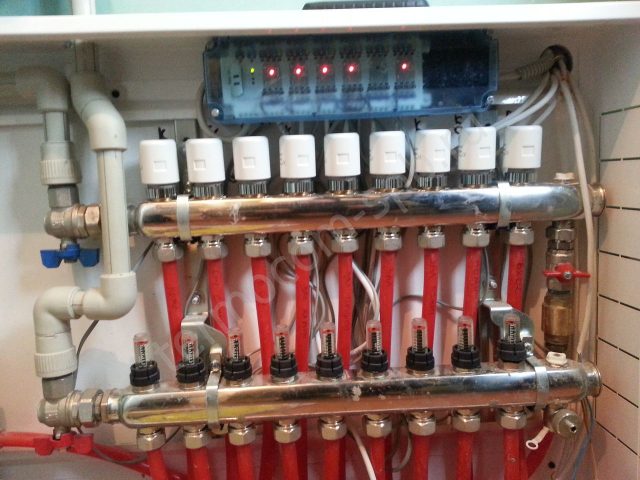

Робочі частини термостатичною запірно-регулюючої арматури як механічної, так і під управлінням сервоприводів монтуються на зворотну гребінку замість ручних клапанів (див. Рис. 6, поз.4). В результаті, зібраний колектор для теплої підлоги з витратомірами, термостатичними механічними головками і автоматичним триходовим краном може мати вигляд, як показано на малюнку 9.

Малюнок 9.

Група безпеки

Група безпеки для колектора теплої підлоги може мати кілька урізаний варіант. Це пов'язано з тим, що система опалення повинна бути укомплектована відповідним пристроєм, розміщеним біля котла. Колектор теплої підлоги може доукомплектувати автоматичним відводом повітря з відривним клапаном, а також зливним краном (бажано з насадкою під шланг) для видалення теплоносія з системи. Все це кріпиться з торця гребінки на спеціальному переходнике. Рекомендується встановлювати таку групу як на гребінці подачі, так і на поворотній. На фото малюнку 10 показаний як раз подібний варіант збірки. Він також включає відсічні крани на американках для підведення / відведення теплоносія з основної подачі / обратки і термометри для зручності настройки системи водяного теплої підлоги.

Малюнок 10.

Як вибрати колектор для теплої підлоги

Основним параметром вибору колектора для теплої підлоги є кількість контурів, які належить підключити. Майстри рекомендують купувати гребінку, з запасом на один вихід, на випадок виникнення необхідності розбивки на дві гілки занадто протяжного контуру або підключення додаткового контролюючого обладнання (термометра, манометра).

Другий критерій підбору - це матеріал виготовлення корпусу гребінки. Надійними виробами є колектори з латуні або нержавіючої сталі, а також з бронзи, вироблені вітчизняними гостами або європейським стандартам якості. «Китайські» ж з сумнівних сплавів можна купувати тільки після того, як продавець продемонструє сертифікат відповідності, а сама гребінка буде всебічно розглянута на предмет каверн, тріщин або слідів корозії.

Хоча насправді більшість сучасної продукції, якщо не вся присутня на ринку, випускається китайськими підприємствами, при її виборі слід віддавати перевагу відомим брендовим маркам. Адже солідні європейські фірми ретельно стежать за якістю роботи своїх, навіть винесених в Піднебесну виробництв. Перш за все, зверніть увагу на вироби під марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Колектор для теплої підлоги від таких компаній найкраще купувати в повній комплектації. Купівля окремих елементів обійдеться дорожче, а комплектуючі від інших виробників можуть бути несумісні з установочними параметрами.
