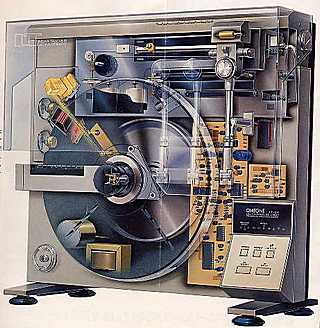

Технології домашньої звукозапису - програвач, головка, тонарм і коректор

Звукознімачі (pick-up cartrige)
Передпідсилювачі-коректори RIAA
Популярні моделі Фонокоректори
Установка і настройка програвача
Перевірка механізмів приводу диска
остаточна підстроювання
Зауваження про швидкість відтворення.
Грунтовніше і з картинками см .:

Можна подивитися ціни і історію продажів:
На німецькому аукціоні ebay.de
На японському аукціоні Yahoo! через injapan.ru
В дорогою японської комісіонці hifido.co.jp

Звукознімачі (pick-up cartrige)

Стандартне Universal кріплення головки двома гвинтами = U-mount 1/2 "
У 80-ті роки вертушки початкового і середнього рівня робилися з кріпленням головки P-mount, він же T4P. Такі звукосниматели зручні лише тим, що не вимагають ніякої настройки при заміні.
Сучасні виробники:

Denon (DL-103)
Audio Technica (АТ120)
Goldring (2500,1042 (AN IQ1), 2400,1022GX)
Grado / ProJect (Prestige)
Ortofon (SPU, VMS 20E MkII, Super OM, OM)
Shure (M3D, M78S, M97xE, V15VxMR)
Sumico (Oyster, Pearl)
Benz Micro

Найпоширеніші головки типу ММ - "рухливий магніт". Працюють через коректор - попередній підсилювач.
Висококласний головки МС - "рухома котушка" вимагають спеціального повишаюшего трансформатора до коректор.
Пьезоговкі працюють на відповідний високомний лінійний вхід апаратури з ручним регулюванням ТЕБРА ВЧ.

Кращими радянськими головками вважаються Корвет ГЗМ-128, ГЗМ-003/103/055/155
Для програвання 78 об / хв змінна голка N78S ставиться в сучасні головки Shure. Для архівних робіт виробляються серія змінних голок Grado DJ різного діаметру.
У 60-70-х в СРСР проводилися корундові універсальні 78/33/45 об / хв звукосниматели
ВЗП-311 (моно 50-12500,> 50мВ / см / с, притиск 6-7г)
ВЗП-301С (стерео 40-13000,> 70мВ / см / с, притиск 6-7г)

Для відтворення довгограючих монофонических пластинок в 50-60-ті роки застосовувалися звукосниматели з голками діаметром 25мкм. Для пластинок випускаються з 70-х років потрібні голки 18мкм, сучасні звукознімачі такими і робляться. Відтворювати ними старі монопластінкі можна, але вузька голка в широкій канавці бовтається, значно збільшуючи шум і тріск старих платівок, здається, що платівка зовсім запив. Ortofon зараз виробляють змінні голки D25M Stylus 25мкм для програвання мікродорожечних моно-пластинок.

Передпідсилювачі-коректори RIAA

Нa підставі рекомендацій RIAA / IEC98 в 1978 році були прийняті національні стандарти DIN 4550 і ГОСТ 7893-79. На наведеному графіку сітка частот відповідає тестовим сигналам на радянських вимірювальних пластинках - ИЗМ.

Установка і настройка програвача

Регулювання горизонтального положення столу
Кріплення голівки, кріплення сигнальних проводів
Вставте головку в звукознімач, не затягуючи загорніть гвинти. Пінцетом подсоеніте клеми сигнальних проводів до голівки: Left - Білий, LeftGround - Синій; Right-Червоний, RightGround - Зелений.
Балансування тонарма, горизонтальне положення
Обережно виведіть звукознімач зі стійки і обертанням противаги відбалансують його горизонтальне положення в рівновазі
Обертанням цифрового лімба на противазі встановіть "0" шкали притискної сили. Противагу відкалібрований.
Тепер противагою встановіть притискну силу звукознімача на значення рекомендоване для вашої головки, зазвичай це 1,5 - 2,0г.
Точність налаштувань на цьому етапі не важлива, так як в тонка настройка за нашою методикою робить в вимірювальної програмі. А поки зверніть увагу занадто маленька притискна сила - різкість звучання, зрив голки з доріжки, занадто важка - ваговитість і млявість, але підвищена навантаження помітно знижує шуми сильно запилених пластинок)
Регіровка висота підвісу тонарма і вертикального кута голки VTA / STA У робочому положенні з голкою на платівці тонарм повинен залишатися горизонтальному. Тоді буде забезпечений паспортний кут нахилу голки.
Якщо кріплення тонарма до грамстолу це дозволяє, опускають-піднімають стійку тонарма. Якщо кріплення жорстке, підкладають - прибирають додаткові мати на диску або роблять проставки в кріплення головки.
Установка звукознімача по двох-точкового транспортира
зменшує та вирівнює горизонтальний кут похибки по ширині пластинки. Для ефективної довжини тонарма 9 "це 66.0mm, 120.9mm від осі обертання диска до" нульових точок ", де немає спотворень, пов'язаних з поворотом тонарма. Якщо у вас інша довга тонарма, існують калькулятори для розрахунку нульових точок для будь-яких тонарма.
1. Встановіть пластинку на диск, транспортир на платівку. Закліньте чимось диск, щоб він не обертався
2. Звукознімач поставте на зовнішню точку транспортира. Налаштуйте поворот головки поки вона не встане в квадрати по сітці
3. Поверніть транспортир по диску і перемістіть тонарм на внутрішню точку.
  Головку в цьому положенні рухати не треба, перевірте, чи правильно повернута відносно сітки на транспортирі.
  Якщо головка щодо ліній повернута за годинниковою стрілкою - виліт голки потрібно збільшити.
  Якщо головка повернута проти годинникової стрілки, тоді виліт голки повинен бути зменшений - головка вдвинута глибше в шелл.
  Посуньте головку в тримачі вперед-назад. Якщо потрібен поворот на 1мм повороту, тоді посуньте головку на 2 мм.
  Намагайтеся не зрушити кут головки!
4. Скорегуйте поворот головки по лініях сітки на зовнішній нульовій точці.
5. Повторіть перевірку ефективної довжини на внутрішній точці. Якщо головка встала по ліням сітки, значить регулювання по транспортира зроблена правильно.
За інструкцією на вашу вертушку встановіть регулятор компенсатора скочується сили в положення відповідне притискної сили головки і типу її голки. Конус менш вимогливий до подібної корекції. Але еліптична голка має в півтора рази більше скочується силу.

Зауваження про вибір транспортира

Якщо у вас немає транспортира для вашої моделі тонарма, в інтернеті ви можете знайти копії установчих шаблонів для багатьох відомих програвачів Якщо є сумніви чи підійде чужий транспортир до вашої вертушці, майте на увазі

Вихідні параметри для розрахунків нульових точок тонарма це розміри пластинки і ефективна довжина тонарма. Геометрія тонарма і нульові точки розраховуються вченими людьми тільки лише виходячи з розмірів пластинки. Для одного і того ж розміру пластинки Кут заходу голки залежить тільки від ефективної довжини тонарма 9 "= 24,128, 12" = 17,853

Відомі два наукове обгрунтування методу мінімізації горизонтального кута похибки поворотних тонарма. При порівнянні методів видно, що на краях пластинки (8% від радіуса) пластинки тонарм розраховані по Baerwald працюють краще, на основних 92% радіуса менше спотворень дає настройка тонарма по Loefgren "B" з нульовими точками 70,3 - 116,6mm.

Якщо невідомо під яку геометрію оптимізувався ваш тонарм, перезавантаження маршрутизатор з Baerwald, вона найпоширеніша. Якщо щось не сподобається в звучанні, спробуйте Loefgren. Якщо все одно щось не так, об'єктивно перевірити систему ви зможете вимірювальними методами. Принаймні переконайтеся, що ваші проблеми не в установці головки :-)

Перевірка механізмів приводу диска

Швидкість врашенія диска
Перевіряється по вбудованих стробоскопу, або виміром частоти сигналів тестової платівці.
рівень детонації
Заміряти стабільність частоти сигналу 3150Гц. Платівка повинна бути точно відцентрована на шпинделі диска. Звичайне значення детонації для прямоприводной програвачів 0.03%, хороші класичні приводи дають 0.1%
Рівень проникнення гулу і вібрації
Оцінюється низькочастотний шум двигуна і механізмів. На німе канавці пластнікі знімається рівень низькочастотного шуму. На сигналі 315Гц з платівки фіксується рівень корисного сигналу. Їхнє ставлення дає рівень перешкод. У справних програвачах рокіт не гірше -40дБ, у в кращих прямоприводной моделей не досягає -66дБ, без жодних маніпуляцій з ваговими фільтрами!

Для контролю низькочастотних спотворень зручні записи фортепіанної музики з повільною і сумною музикою. Плавання і вібрації звуку на справному програвачі не повинні прослуховуватися. Якщо звук пливе повільно треба перевірити мастило підшипника диска і стан приводного ременя. Якщо звук вібрує, швидше за все це нерівномірний хід двигуна або знос приводного ролика.

Ще при виборі та купівлі програвача необхідно враховувати стійкість його двигуна до коливань форми і частоти в мережі електроживлення. Якісна механіка це ще не все, багато упределяет конструкція ведучого двигуна, система харчування і стабілізації. Навіть хороші, перевірений вертушки з електричними моторчиками, запістаннимі безпосередньо від електричної розетки, в наших будинках добре працювати не будуть. Їх швидкість і стабільність залежить від непередбачуваною російської електричної мережі. Хороші класичні програвачі робляться з 16-24 полюсними синхронними двигунами і харчуються від вбудованих синхрогенератора, а не через конденсатор від розетки. Прямоприводной моделі для стабілізації дрібних відхилень обертання диска мають ще й ланцюг зворотного зв'язку PLL.

остаточна підстроювання

Якщо в результаті установки ми отримали звук грамплатівки тонально збалансований, чистий, свіжий, з максимальною роздільною здатністю і тембрально достовірністю. Значить з програвачем і нової головкою все в порядку. Для самоконтролю оцифрує на комп'ютер якусь улюблену платівку і використовуйте цей запис в подальшому як еталон звучання для порівнянь або пошуку різних варіантів настройки. Остаточний варіант оцифровки з уже настрій вертушки раджу зберегти окремо. У міру зношування голки або розрегулювання механіки, завжди можна порівняти з цим еталоном.

Як би не сперечатися про втрату якості аналогового звучання при перекладі в цифру, ваш еталон на роки збереже загальний стан налагодженої системи. Ви ж не насолоджуватися прослуховуванням цієї оцифровки будете, а тільки порівнювати, якщо з'являться сумніви.

Так, якщо зараз, після першого налаштування, з'явилися сумніви і бажання щось поліпшити, можна перейти до інструментальним вимірам за тестовими пластинках. Коригування положення головки і настройка тонарма робиться за вимірюваннями на комп'ютері з допомогою програми Visual Analyser і вимірювальної платівці ИЗМ 33Д-0102

Противагою підлаштовується зусилля на головку. Домагаються мінімального THD на сигналі 315Гц
Спеціальними вагами робити цю настройку марно. Жорсткість ущільнювачів держателя голки змінюється від партії до партії і тим більше змінюється від часу зберігання.
Zenith - при погляді зверху горизонтальний угoл руху голки щодо звукової канавки.
Регулюється поворотом головки в кріпленні. Попередню установку ми виконали по Двоточковий транспортира
Вимірювання фази між лівим і правим каналом наочніше проводити на сигналі 10кГц.
Для многорадіусних голок неправильна установка погіршує синфазность між каналами. Сферичні голки не так критичні до точності установки горизонтального кута.
Azimuth - при погляді по осі тонарма вертикальний кут похибки голки вліво-вправо (90 °)
Регулюється обертанням осі тонарма в кріпленні або вращеніемм знімного шелла щодо тонарма. Головка повинна стоять строго перпендикулярно до поверхні пластинки, а монозвук повинен чується рівно між двома гучномовцями. При вимірах порівнюємо амплітуду сигналів лівого і правого каналів. Правильна настройка вирівнює баланс звучання і знижує перехідне загасання між каналами.
VTA / SRA - при погляді збоку вертикальний кут записи вперед-назад (до 1978 року була 15 ° + -2 ° потім 25 ° + -5 °)
Коригується висота установки тонарма і головки щодо пластинки
Вертикальний кут установки голки це паспортна характеристика звукознімача, як і висота звукознімача. Вертикальний кут записи це нахил різця від вертикалі для кращого прорізання канавки. В ідеалі ці кути повинні збігатися тому в звичайному випадку тонарм повинен стояти горизонтально над платівкою. Якщо головка нова (25 °), а граєте ви переважно старі платівки (15 °), значить прийдеться опустити кріплення тонарма щоб він нахилився нижче головки на 10 °. Для монофонических записів цей параметр некритичний, для стереофініческіх призводить до нелінійних спотворень (друга гармоніка до 5%) і послаблює перехідне загасання між каналами
Antiscating - компенсація скочується сили Антіскейтінг може бути відрегульований по мінімуму THD в обох каналах.
Регулювання здійснюється на доріжках якомога ближчих до центру диска і бажано на більш гучних фрагментах. Якщо Ви сишіте тріск і спотворення в правому каналі - антіскейтінг треба збільшити, в лівому - зменшити. Антіскейтінг також впливає на баланс каналів, особливо сильно його вплив на голівках з м'якими підвісом голкотримача типу Goldring 1000 series.

У добре налагодженій системі загальний коефіцієнт гармонік тримався на рівні 1% на 1 кГц / 0дб. Може знадобитися повторити деякі поднастройкі і вимірювання. Вимірювання високоточні, тому міряти треба не у всій грамофонній смузі, а тільки від основного тону тестового сигналу до другої гармоніки. Соответствено робимо установки FFT в програмі Visual Analyser.

Зауваження про швидкість відтворення.

На першій доріжці пластинки 33об / с звукознімач проходить 510мм за одну секунду, на останньому треку 200-210мм, це означає значне зниження лінійної швидкості з відповідним зниженням якості відтворення. Тільки високий запас якості грамзапису, приховує недоліки відтворення останніх треків. Але міньйон та гнучкі платівки не будуть звучати так само як гіганти на зовнішніх треках. Рішенням являестя випуск синглів на швидкості 45об / с, але в СРСР ця швидкість так і не став стандартом в грамзапису. Якщо дрібні пластинки ваш основний формат, постарайтеся робити настройки саме на останніх треках.
