Як ви ставитеся до свого власного житла? Споживацьки або по-хазяйськи? Коли на кухні капає вода з крана, а при включенні світла або користуванні розетками вилітають іскри - в такому будинку жити не дуже приємно і навіть небезпечно. Справитися з багатьма роботами по дому можна самостійно, якщо озброїтися необхідними інструментами і ознайомитися з правилами роботи. Сьогодні мова піде про встановлення подвійного розетки. Справа ця нескладна, але дуже відповідальна.

Напевно кожна людина, навіть дитина знає, що являє собою розетка і для чого вона потрібна. Без електрики неможливо собі уявити наше життя і якщо розетка не працює, то включити праску, фен і холодильник вже не вийде.

Що являє собою розетка

Розетка складається з декількох частин. Ту, що ми бачимо - це зовнішній корпус, а «серце» або робоча частина розетки захована в глибині стіни. Робоча частина підключається до електропроводів, які проходять в стіні на клеми, які додатково обмотують декількома шарами ізоляційної стрічки (для надійності і безпеки під час роботи). Все просто і зрозуміло, якщо подивитися на стандартну розетку і схему підключення. Але, як відомо, світ не стоїть на місці і разом з ним все навколо змінюється. Так можна сказати і про розетках, на зміну стандартних пристроїв для підключення до електромережі електричних приладів прийшли більш вдосконалені конструкції. Щоб впоратися самостійно з їх підключенням, потрібно знати не тільки схему, але і типи розеток. Зупинимося на цьому питанні докладніше.

Розетки діляться на такі типи:

• накладна розетка - призначена для підключення до відкритої проводці. Встановлюється прямо на стінку на дерев'яну основу (рідше - пластмасове) в спеціально відведеному місці. Такі розетки - варіант застарілий, їх можна зустріти в багатоквартирних житлових будинках «хрущовках» і «сталінках», а також в селах і на дачах;
• прихована або вбудована розетка призначена для підключення внутрішньої проводки. Назва говорить за себе - розетка кріпиться в спеціально підготовленому поглибленні і приєднується до електричних проводів;
• пристрій з затискачем клеми - гвинтове, зручно для підключення, тому що електропровід просто затискається між пластинами і прикручується гвинтом. Зручно, швидко і надійно;
• клавішний затиск - зафіксувати контакт доведеться за допомогою пружини, яка розташована на клеми. Якщо натиснути на спеціальну кнопку, то пластини розсуваються, щоб була можливість підключитися, відпускаючи клавішу пластини, міцно захоплюючи контактні дроти.

Якщо ви вирішили замінити розетку в житловому приміщенні, то краще за все віддати перевагу розетки з затискачем і гвинтом.

Якщо з типами підключення все зрозуміло, то при виборі розеток варто звернути увагу на одинарні та подвійні розетки. Наприклад, подвійна зовнішня розетка може встановлюватися навіть в одне гніздо (підрозетник) або в різні - ніші, призначені для установки декількох розеток. Наприклад, подвійну внутрішню розетку можна підключити як в 1, так і в 2 підрозетника, які з'єднані між собою або розташовані недалеко один від одного (на перемичці з провідниками, підключеними паралельно).

Призначення розеток - це теж важливо при виборі цього пристосування. Так, у продажу можна побачити розетки для установки в приміщенні, а також на вулиці.

Типи розеток і їх призначення:

• розетка для установки на вулиці - корпус захищений від проникнення вологи і пилу. За ступенем захисту така розетка маркується позначенням: IP 55 - захист від води і пилу. Оснащена додатковою кришкою, щоб в гніздо вилки не потрапляла вода і сміття;
• розетка для приміщень з підвищеною вологістю (лазні, сауни, кухня, ванна кімната) - оснащені корпусом, який надійно захищає розетку від вологи і крапель води. Маркування такої розетки трохи нижче - IP 44;
• розетка з додатковими функціями - це виштовхувач вилки і заземлення. Як тільки потрібно витягти вилку електроприладу з розетки, потягнувши за неї, спрацьовують пружинки, розташовані всередині корпусу розетки і вилка легко виходить з гнізда. Це дуже зручно, а також подовжує термін експлуатації розетки. Заземлення - на корпус розетки виводяться заземлюючі контакти, які потрібно підключити з провідником заземлення. Такі розетки захищають користувача і споживачі електричного струму від пробивають струмів, які можуть «вийти» на пластмасовий корпус;
• закриті розетки - незамінні для будинків, де живуть маленькі діти. Щоб не встановлювати захист і кожен раз при включенні електроприладу її не витягувати, а потім вставляти назад, бажано встановити розетку закритого типу. У ній отвори заховані від сторонніх очей шторками (вони можуть відсуватися при включенні електроприладу). Якщо дитина захоче вставити в розетку цвях або інший предмет, нічого страшного не станеться, отвори залишаться закритими, так як відкриваються шторки тільки при одночасному натисканні;
• запрограмована розетка - на включення і відключення, пристрій оснащений таймером, який можна запрограмувати на тривалість роботи. Так, якщо встановити таймер на 3 години, по тому цей час електричний прилад самостійно відключиться від харчування. Вельми зручно, якщо, наприклад, в ранковому поспіху ви забули вимкнути щипці для завивки волосся або праску.

Подвійна розетка. фото

І кілька слів про дизайн розеток. Останнім часом ці прості пристосування сильно змінилися, можна підібрати розетку під інтер'єр приміщення, заховати або навпаки, вигідно підкреслити цей важливий і незамінний елемент.

Розетка подвійна накладна:

Як підключити подвійну розетку

Давайте спочатку розглянемо стандартну схему підключення розетки, щоб мати загальне уявлення про масштаби роботи:

• необхідно знеструмити електропроводи, для цього потрібно відкрити електрощиток і відключити пробки (викрутити або опустити тумблер вниз). Якщо ви робите це вперше, то краще за все цю роботу виконувати в гумових рукавичках;
• тепер потрібно перевірити, чи всі ви зробили правильно і переконатися в тому, що струм відсутній. Це можна зробити простим і банальним способом - включити в розетку будь-який електричний прилад: настільну лампу або фен. Якщо лампочка не загорілася, а фен не включився, значить можна приступати до роботи. Або поступите так: перевірте струм спеціальним індикатором;
• озброївшись викруткою, відгвинчуємо пластикову кришку розетки, щоб зняти монтажні затискачі і акуратно витягнути робочу частину розетки;
• в цей час можна акуратно, щоб нічого не пошкодити, зняти старі дроти;
• якщо є підрозетник (коробка в стіні), то це місце потрібно гарненько зачистити або взагалі замінити старий короб на новий. Поставити найкраще основу для кріплення розетки на алебастровий або гіпсовий розчин. Щоб не пошкодити дроти, їх краще всього заздалегідь витягти;
• підготовка електропроводів до фіксації - обрізаємо дроти до потрібної довжини, зазвичай це 7-10 см, знімаємо оплетку, зачищаємо гострим ножем кінці на пару сантиметрів, якщо потрібно - доведеться запаяти кінці. Все, тепер можна під'єднувати дроти до робочих клем на розетці;
• підгинаємо дроти, вставляємо їх в короб, щоб потім «посадити» серцевину розетки і прикріплюємо її до підрозетників за допомогою шурупів. Якщо у вашої розетки інша конструкція - просто підгинаємо лапки, щоб робоча частина розетки надійно «сиділа» в ніші і не бовталася;
• все, з основною роботою ми впоралися - далі потрібно встановити рамку, зафіксувати шурупами і можна включати пробки на щитку, щоб перевірити роботу.

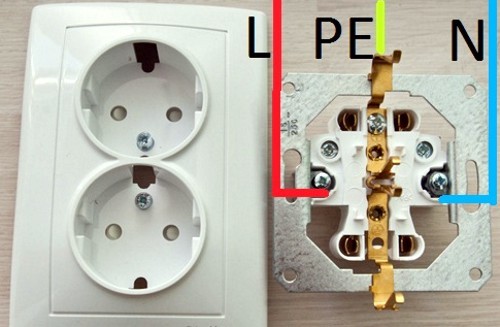

Схема підключення звичайної і подвійний розетки:

Начебто все просто і зрозуміло, але коли дійде до справи, то виявляється, що не все так легко. Отже, щоб при підключенні розетки у вас не виникали питання, ці поради допоможуть вам швидше впоратися із завданням:

• якщо дроти заземлення у вашому будинку немає, то тоді робота дещо спрощується, так як в даному випадку не має значення, як підключати до клем дроти (фаза і нуль). Просто потрібно приєднати проведення, нічого не розділяючи;
• якщо у вашій квартирі є заземлення, то тоді підключаються проводів буде не 2, а 3. Завдання дещо ускладнюється, оскільки потрібно розуміти, який кабель вибрати і під'єднати всі правильно. Для зручності роботи кожен проводок одягнений в кольорову оболонку. Білий, червоний або коричневий колір проводу - це завжди фаза, чорний, синій або блакитний - нуль, а зелений або жовтий - це «земля»;
• в чому відмінність звичайної розетки і з заземленням: провід до кабелю заземлення потрібно під'єднати до клеми з виступаючими частинами (вусики), які виходять за межі корпусу розетки;
• підключення проводу до затискача клем (гвинтовий) можна або просто простягнути його між двома пластинами або загорнути кільцем за годинниковою стрілкою, з того боку, де прикручується гвинт;
• зачищаємо кінці проводів за правилами. Найбільш прийнятний спосіб - це використання спеціального інструменту для зняття обмотки, яка не перекушує дріт. Не у кожного господаря є такий інструмент будинку, тому будемо робити все добре, але за допомогою підручних інструментів. Щоб зняти акуратно обмотку, знадобиться ніж і плоскогубці. Спочатку гострим ножем підрізаємо обмотку вкруговую, акуратно знімаємо. Якщо провід одножильний, то ізоляцію потрібно зрізати так, як ніби ви збираєтеся заточити олівець. Робимо це максимально акуратно, щоб не порушити сам провід. Оголену частину кабелю потрібно запаяти, щоб продовжити термін експлуатації розетки.

Тепер, коли з правилами підключення стандартної розетки все стало ясно, можна приступити до більш складної задачі - встановлення подвійної розетки.

Подвійна розетка може бути із заземленням або з підключенням безпосередньо без заземлюючого проводу.

Як встановити подвійну розетку. Тонкощі роботи:

1. Подвійна розетка є монолітним корпус з двома основними блоками. Роз'ємів у такий розетки теж 2, але встановлювати її потрібно в звичайний підрозетник.
2. Сумарний струм при приєднанні будь-якого електричного приладу не повинен перевищувати 10-16 А. Якщо ця умова не дотримується для подвійний розетки, то краще не створювати таку ситуацію і не наражати себе на небезпеку.
3. Перед початком роботи потрібно підготувати місце для монтажу розетки, продумати, де буде проходити електричний кабель, вивести дроти і встановити заздалегідь в стіні (зробити поглиблення) подрозетники. Крім цього, потрібно купити розетки, що підходять до інтер'єру приміщення.
4. Вимикаємо в електрощиті автомати (викручуємо або опускаємо тумблер вниз). На цьому поки не зупиняємося, відразу ж перевіряємо, чи є струм в розетці. Стандартний спосіб перевірки - за допомогою спеціального приладу - миллиамперметра. Якщо такого у вас не виявилося, тоді можна просто включити будь-який електричний прилад в розетку і переконатися, що струм не надходить.
5. Тепер уважно оглядаємо подвійну розетку. Її потрібно розібрати, відкручуємо гвинти і знімаємо накладку. Ви побачите серце розетки - або механізм. З ним і потрібно працювати, тобто - правильно підключити подвійну розетку.
6. Оголюємо дроти на 1 см. За допомогою гострого ножа знімаємо частина ізоляційної стрічки так, щоб не пошкодити сам провід.
7. Особливість підключення подвійної розетки в тому, що потрібно під'єднати одночасно 2 розетки до однієї лінії проводки. Робимо висновки: нам потрібно для під'єднання однієї розетки вибрати 6 дротів, а для другої прокласти шлейф з 3-х проводів (основні).
8. В результаті проведеної роботи вийде, що розетка, яка знаходиться ближче до джерела струму, приймає на себе напругу і по шлейфу (то якщо - подовжувача), передає його далі на друге джерело - тобто, другу розетку.
9. При підключенні проводів нічого вигадувати не потрібно, так як кольорове маркування проводів завжди стандартна. Тобто якщо ви бачите чорний (червоний / коричневий) проводок, то це буде фаза, нуль - блакитний (синій), а зелений або жовтий - дріт заземлення. Робимо наступне: до крайніх клем підключаємо проводу «нуль» / «фаза», до центральної клеми - тільки дріт заземлення (зелена / жовта обмотка).
10. Якщо ви боїтеся щось переплутати, то скористайтеся спеціальною викруткою з індикатором, вона покаже, де яка фаза розташована.
11. Перевіривши себе, ви виключіть загоряння проводки, коротке замикання і окислення металу проводів.
12. Повну електробезпека роботи розетки можна гарантувати тільки в тому випадку, якщо провід нерозривний, а підключення виконувалося за допомогою відгалуження електричних проводів.
13. Якщо ви все зробили правильно, то на цьому етапі можна закрутити гвинти і прикріпити саму розетку. Для цього міцно закріплюємо в ніші робочу частину, прикручуємо кріплення і тільки після цього можна встановити накладку (декоративний елемент).
14. Щоб прикріпити декоративну частину розетки, скористайтеся олівцем і за допомогою будівельного рівня позначте на стіні лінію. Тільки так можна зробити всю роботу правильно і якісно.
15. Оскільки накладка дуже тендітна, то прикручуючи шурупи, сильно їх не фіксуйте, щоб кришка не лопнула.

Як під'єднати подвійну розетку, ви можете дізнатися з цього відео:
