Модульний автоматичний вимикач або модульний автомат - це комутаційний прилад, застосовуваний в електричній мережі для аварійного автоматичного відключення лінії навантаження в разі перевищення номінального струму.

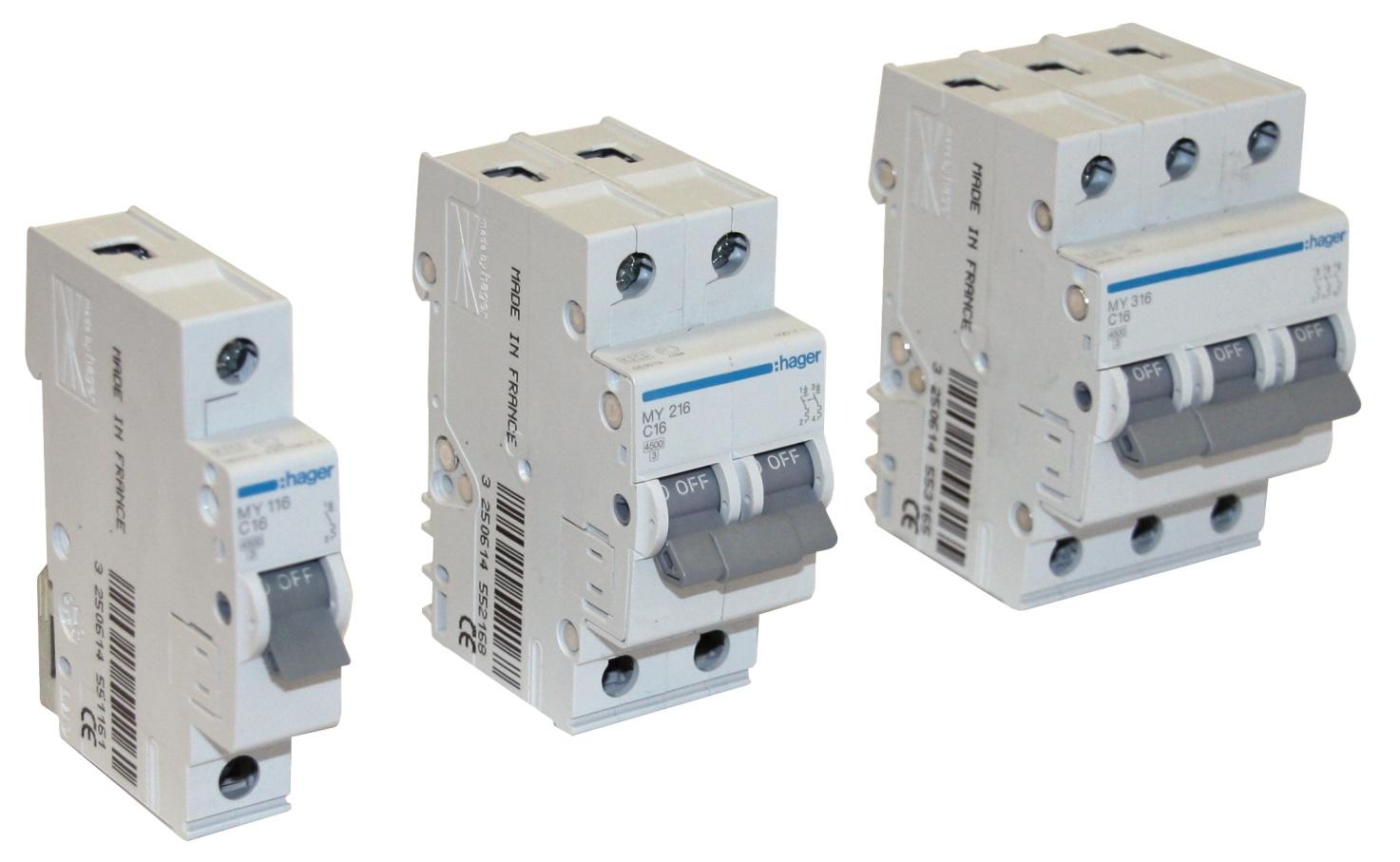

Малюнок 1. Одно-, дво- і триполюсні модульні автоматичні вимикачі
Багато хто помилково вважає, що автомат захищає електричні прилади, підключені до лінії, але насправді він призначений для захисту лінії навантаження від роботи в режимах, які можуть привести до її виходу з ладу (при оплавленні ізоляції) або до скорочення терміну служби через перегрів (термін служби ізоляції скорочується приблизно в 2 рази при збільшенні її температури на 6 - 10 ° С щодо граничного значення, що встановлюється виробником).
Модульні автоматичні вимикачі - це мініатюрні пристрої в порівнянні з корпусними автоматами . Вони можуть бути 1-но, 2-х, 3-х або 4-х полюсними. Кожен стандартний полюс має ширину рівну одному умовному модулю - 17,5 мм (18 мм); інші габаритні розміри також строго регламентовані. Встановлюються модульні автомати завжди на стандартну 35-міліметрову DIN-рейку.
Крім автоматів стандартної ширини, існують модульні автомати полуторним і половинної ширини. У автоматів з номінальним струмом вище 63 А, найчастіше, кожен полюс має ширину в півтора модуля (26 мм). Деякі виробники випускають серії особливо мініатюрних автоматів, у яких ширина полюса дорівнює половині модуля, тобто 9 мм. Також ширину в половину модуля часто мають такі аксесуари, як додаткові і сигнальні контакти.
Кожен полюс автомата служить для розмикання ланцюга однієї з фаз або нейтрали в мережі змінного струму (або ланцюга з позитивним або негативним потенціалом в мережі постійного струму). При цьому кожен полюс має 2 клеми - для підключення провідника з боку джерела живлення і підключення провідника з боку навантаження. Ці клеми іноді можуть помилково називати полюсами автомата. Зазвичай таку термінологію використовують, якщо мова йде про автоматичні вимикачі, розроблених спеціально для ланцюгів постійного струму, у яких повинна дотримуватися полярність при підключенні (верхня клема позначається знаком «+» і до неї підключається провідник з позитивною полярністю).
Для автоматичних вимикачів, що працюють в мережах змінного струму, байдуже до якої з клем підключати провід від мережі живлення, а до якої - від навантаження. Однак, «правилом хорошого тону» при монтажі вважається підключення до верхньої клеми провідника від джерела живлення. Як правило, якщо апарат необхідно розташувати горизонтально, то його розгортають на 90 проти годинникової стрілки, відповідно підключаючи харчування до лівої клеми, а навантаження - до правої.
Існує два випадки перевищення номінального струму в лінії навантаження:
по-перше, це коротке замикання, коли фактичний струм багаторазово перевищує номінальний, в цьому аварійному режимі значення струму може досягати декількох тисяч ампер або навіть десятків тисяч;
по-друге, це теплова перевантаження, коли фактичний струм більше номінального, наприклад, на 20% або в 10 разів.
Для цих двох випадків в автоматичному вимикачі, зазвичай, використовується два типи расцепителя *: електромагнітний расцепитель короткого замикання (моментальної дії) і расцепитель перевантаження (теплової расцепитель), швидкість спрацьовування якого залежить від величини перевищення номінального струму.
Більше про расцепителей читайте у статті .
Якщо хочете дізнатися як влаштований модульний автоматичний вимикач, перейдіть за посиланням .
Як вибрати автоматичний вимикач на ibuild, читайте статтю .
