З яких блоків може складатися автоматична система управління освітленням:

• Датчик руху. Система автоматичного управління освітленням, обладнана таким чутливим елементом, вмикає світло при появі людини в зоні чутливості датчика і відключає через деякий час після того, як людина її покидає або не проявляє активності.
• Датчик об'єму. Діє аналогічно, але не відключається, якщо людина знаходиться в нерухомому стані. Застосовується як для включення / вимикання світла, так і для інших електричних приладів.
• Датчик присутності. Тримає світло вимикався рівно стільки, скільки людина знаходиться в зоні чутливості елемента. Пристрій вловлює навіть незначні рухи типу кивка голови або похитування ноги.
• пульт дистанційного керування . Залежно від складності пульта, здійснюється вплив на групу пристроїв. Наприклад, основне освітлення, допоміжне, декоративне. Крім того, можна змінювати інтенсивність світла.

Датчики можуть бути мікрохвильовими або інфрачервоними, останні більш поширені. Різниться дальність дії датчиків - зазвичай це 8, 12 і 20 метрів, зона охоплення - 180 або 360 градусів. Можуть бути вбудованими і зовнішніми, деякі моделі виконуються під вологостійкому корпусі.

Автоматичне освітлення можна застосувати в приміщеннях будь-якого призначення, потрібно лише визначитися з типом управління. Так, для віталень, спалень і дитячих кімнат краще системи, якими можна управляти дистанційно пультом дистанційного керування. Це дозволить регулювати рівень освітленості, відключаючи непотрібні прилади. Приміщення спеціального призначення - туалетні кімнати, коридори, підвали, гаражі - краще обладнати датчиками руху, обсягу або присутності. Для зовнішнього освітлення хороші вуличні світильники з датчиком освітленості, що включають світло при настанні сутінків і відключають його, як тільки на вулиці досить розвидниться. Можливо ручне управління вуличними приладами освітлення пультом дистанційного керування.

В одній системі управління освітленням можна об'єднати найрізноманітніші освітлювальні прилади, кожен з яких буде налаштований необхідним чином.

Інтернет-магазин «Сейф-відео» - це відмінний вибір для тих покупців, які шукали де придбати датчики руху, датчики об'єму, датчики присутності, датчики освітленості, світильники з датчиками і інші вироби автоматичного освітлення.

У будинку все без винятку найбільш часто користуються вимикачами для освітлення. І якщо з'являється бажання зробити систему «розумний будинок» своїми руками, найкраще почати саме з управління освітленням. Це дозволить набути досвіду і провести випробування дистанційного регулятора освітлення, зробленого своїми руками.

Слід знати, що лампи розжарювання і світлодіодні лампи без вбудованого перетворювача більш ефективно регулюються в порівнянні з цокольним люмінесцентними лампами . Останні містять перетворювач напруги з функцією стабілізації потужності, так само як і деякі світлодіодні лампи. Тому в таких лампах не буде такою ж плавності регулювання яскравості, як у ламп розжарювання і світлодіодних ламп без перетворювача.

Завдання з дистанційного управління яскравістю джерела світла зводиться до створення необхідного сигналу на керуючому електроді силового електронного ключа дистанційно. Таким ключем зазвичай є симистор. Як ключ можуть бути також транзистори або реле. Перенесення сигналу від пульта регулятора в пристрій з ключем забезпечується одним з видів випромінювань:

• інфрачервоним випромінюванням;
• радіосигналом;
• ультразвуком.

Інфрачервоне випромінювання від пульта регулятора завжди працює в межах тієї кімнати, в якій розташований приймач інфрачервоного випромінювання. Необхідна або пряма видимість між джерелом і приймачем випромінювання, або достатня потужність його, щоб спрацьовування відбувалося від відбитого ІК випромінювання. Зовнішній вигляд пульта ІК управління, а також його можлива схема показані нижче:

Схема приймача ІК випромінювання дистанційного керування освітлення регулятором.

Управління світильниками можливо в межах відстані сім метрів між пультом і приймачем. Використовувана в приймачі ІЧ випромінювання мікросхема повинна прошиваться відповідної прошивкою. Прошивка здійснюється спеціальною програмою IC-Prog, яку можна отримати разом з інструкцією по посиланню http://www.texnic.ru/program/prog008.htm. Такий регулятор дозволить включати 1 - 3 лампи, що підключаються до контактів реле.

Це найпростіший регулятор, який дозволяє дистанційно включати і вимикати освітлення. Яскравість освітлення при цьому визначається кількістю включених ламп.

Для плавного регулювання світлом лампи потрібно симистор зі схемою фазового управління. Приклад такої схеми показаний нижче

Подібні схеми дозволяють використовувати пульти управління від телевізорів. Це зменшує обсяг виконуваних робіт, так як не потрібно виготовляти самий трудомісткий вузол - пульт для регулювання.

Радіосигнал і ультразвук мають можливість краще управляти освітленням дистанційно, оскільки їх поширення зустрічає менше перешкод. Найкращим для управління є радіосигнал, який може бути в одному із стандартів:

• bluetooth;
• wi-fi;
• CDMA / GSM.

Стандарти Bluetooth і wi-fi застосовуються в системах ближньої дії. Вони працюють в межах будинку і присадибної ділянки і дозволяють задіяти для цих цілей комп'ютерну техніку і смартфони. При цьому wi-fi забезпечує більш віддалена регулювання освітлення.

Стандарти CDMA / GSM застосовуються в системах дальньої дії. Вони працюють в будь-якому місці і на будь-якій відстані при наявності в цьому місці мобільного зв'язку. Але такі системи управління, також використовують комп'ютерну техніку, виходять занадто дорогими для регулювання освітлення. Вони виправдовують себе, якщо це система «розумний будинок» в якій управління світлом є складовою частиною.

Зараз у продажу є різні модулі, так звані «майстер кити». Вони дозволяють швидко зібрати необхідну схему дистанційного регулювання освітлення. Приклад такого модуля показаний нижче

Такий модуль дозволяє плавно і окремо регулювати яскравість двох світильників потужністю до 300 Вт. При цьому використовується частота 433 МГц.

Почавши та виготовивши дистанційне керування освітленням можна потім виготовити аналогічні системи для інших побутових пристроїв. Зрештою, ці пристрої об'єднуються в систему «розумний будинок», яка дає найвищий рівень комфортності житла.

Високотехнологічні пристрої все частіше застосовуються при облаштуванні житла. Автоматизація освітлення може бути досягнута, якщо застосовувати дистанційний вимикач (ДВ) з пультом.

Включення освітлення свого будинку з пульта

Принцип дії

Як дистанційного пристрою (ДУ) регулювання освітлення в електромережі повинен бути вбудований спеціалізований приймач сигналу, що подається з пульта управління. Управління світлом переважно використовується інфрачервоне і радіохвильове.

інфрачервоне управління

Світловими приладами маніпулюють також за допомогою інфрачервоного променя. Для цього в розрив кола освітлення слід підключити блок управління. Це нескладно зробити своїми руками. Дія відбувається пультом управління від звичайного телевізора. Його наводять на блок, натискаючи на клавішу, яка не використовується для перемикання каналів. При цьому відбувається запис команди в пам'ять, після чого управляти світлом можна з цієї кнопки.

Недолік способу ДУ з ІК-променевим управлінням полягає в тому, що необхідно забезпечувати пряму видимість і на невелику відстань. На рис. 2 зображено управління кондиціонером з ІЧ-пульта.

Управління кондиціонером з пульта, в якості якого використовується мобільний телефон

радіохвильове управління

Управління радіосигналами більше поширене, ніж за допомогою ІК. Тут їх передають з пульта на контролер, налаштований на задану радіочастоту. Обмін командами проводиться за допомогою спеціальних кодів. Забезпечуються створення необхідного рівня сигналів і повторення їх послідовності кілька разів. Дальність дії деяких пультів управління досягає 100 м і більше. Щоб освітлення не спрацьовувало від передавача сусідів в будинку, кожен дистанційний вимикач світла має свою унікальну адресу. Тому приймачі сигналів сприймають команди на виконання тих чи інших дій тільки від свого пульта.

На радіовиключатель знаходиться кнопка, за допомогою якої можна відключити ДУ і вручну перемикати світло. Крім того, на ньому є ще кнопка пошуку, натиснувши яку можна виявити місцезнаходження пульта управління за звуковим сигналом.

Світлом можна управляти також зі смартфона або комп'ютера. Для цього в них завантажуються спеціальні програми та налаштовуються спеціальні команди. Все це можна зробити своїми руками.

Пристрої поділяються по комутованій потужності, що досягає декількох кіловат. Вимикачі ДУ можуть працювати на окремі світильники, а також на цілі комплекси. Кращим варіантом є управління з загального пульта окремими групами світильників. Контролери можуть бути незалежними від мережі і працювати від акумуляторів або батарейок.

Пристрої з диммерами не працюють з люмінесцентними лампами, де не допускається зміна напруги живлення. Можливе застосування тільки ламп розжарювання і галогенних.

переваги ДВ

1. Зручність експлуатації.
2. Простота підключення своїми руками. Заміна звичайного вимикача пристроєм ДУ по радіо або ІК-променем спрощує монтаж.
3. Функціональність. Можна вибрати пристрої з регулюванням освітленості і включеннями за спеціальними програмами.
4. Можливість роботи деяких моделей по декількох каналах. Не потрібно наявність декількох вимикачів. Звичайне виключення і включення можна залишити, якщо з'явиться необхідність працювати вручну.

На відкритому повітрі з пульта можна управляти освітленням на більшій відстані (до 100 м). Немає необхідності йти в кінець присадибної ділянки, щоб підключити ліхтар або підсвічування. Тут не потрібно робити складний монтаж і електропроводку. Досить замінити звичайні стандартні вимикачі на радіокеровані ДУ і зробити нескладну настройку своїми руками за інструкцією. Більш потужні навантаження типу водяного насоса можна включати прямо з дому, наприклад, для поливу ділянки або заповнення накопичувального бака.

Виробники

Пристрої з дистанційним управлінням характеризуються великою різноманітністю.

Майстер Кіт МК343 і МК344

Двоканальний радіовимикач МК343 служить для дистанційного перемикання по двох незалежних каналах потужністю по 300 Вт кожен. При наявності радіаторів в силовому блоці допустима максимальна потужність навантаження становить 1000 Вт. Управління проводиться брелоком-передавачем з чотирма кнопками.

МК344 виробляє плавне включення і відключення освітлення по двох окремих каналах. Для цього служать 4 кнопки на пульті управління. Однією парою можна підключити навантаження, а інший - відрегулювати яскравість ламп або напруга на електроприладах, наприклад, на електронагрівачах або вентиляторах.

Моделі фірми Wookee

Набори з пульта і приймача сигналів можуть працювати з навантаженнями 200-500 Вт на 1-6 каналів з окремими перемикачами для управління кожним. У квартирі пристрій діє на 20-30 м. Перемикачі встановлюються в монтажній коробці і ними також можна користуватися без пульта.

Дистанційний вимикач з пультом

Вироби фірми «Ноотехніка»

Білоруська фірма виробляє вимикачі «Сапфір» з ДУ за допомогою інфрачервоного променя. До того ж вони мають функцію управління яскравістю світіння ламп (містять диммери), а також зберігають останні настройки параметрів. Недоліком є ​​слабка чутливість сенсорного управління.

Вимикач світла Сапфір-2503 з дистанційним ІЧ-управлінням

Управління ІК-променем вимагає, щоб він точно був спрямований на приймач, що не дуже зручно. Але цей спосіб застосовується у всіх телевізорах, і люди до нього звикли. Крім того, ІЧ-пульт телевізора можна налаштувати на керування перемиканням світла і тим самим розширити його функціональність.

Радіокерована система Ноотехніка Ноолайт набагато зручніше, ніж один дистанційний перемикач з ІК-керуванням. Вона дозволяє управляти всім освітленням будинку з будь-яких місць. Дімміруемие блоки дають можливість регулювання яскравості ламп. Можна встановлювати на пульті різні сценарії роботи системи. Щоб не забувати вимикати лампи в приміщеннях можна одночасно відключити напругу, що подається на освітлення всієї квартири.

Складніша система містить багатофункціональний контролер RGB, що забезпечує включення освітлення, зміна яскравості ламп, а також співвідношення кольорів світлодіодних стрічок з їх перебором.

радіовиключатель СОСО

Компактне виконання схеми управління освітленням дозволяє поміщати її в звичайний патрон люстри, куди ввертається лампочка. Пристрій перемикає її з радіопульта на відстані до 30 м. Тут не потрібні підключення і прокладання проводів.

Цокольний патрон з дистанційним включенням

Компанією випускаються малогабаритні бездротові вимикачі, які мають у своєму розпорядженні за мережевим вимикачем або розеткою в монтажній коробці. Вони можуть працювати з споживачами потужністю до 3,5 кВт.

Силовий блок монтується в такий спосіб:

• вибрати навантаження відповідної потужності;
• вимкнути живлення мережі;
• встановити силовий блок як звичайний вимикач;
• підключити фазу, нейтраль і навантаження до блоку;
• активувати режим запам'ятовування сигналу, натиснувши відповідну кнопку;
• подати сигнал з пульта, який приймач запам'ятає, дочекавшись сигналу світлодіода, який повинен моргнути два рази.

Установка радіовиключатель СОСО ACM-1000 в монтажній коробці розетки

Коричневий провід фази мережі через клемник підключається до клеми (L) силового блоку, а нейтраль - до клеми (N). Потім розетка підключається до вихідних клем (N) і (L) блоку. Тепер на розетку можна подавати напругу з пульта, а в неї включати електричний прилад.

Вимикачі і розетки Jung

Компанія Jung випускає електротехнічну продукцію в окремих стильових виконань при високій якості. Радіокеровані окремі пристрої і системи дозволяють значно поліпшити комфорт.

Надається можливість керувати освітленням зсередини і зовні будинку, одиночними світильниками і їх групами за допомогою пультів управління.

Великий вибір матеріалів з широким діапазоном застосування привів до необхідності розбиття моделей на серії:

• сталь і алюміній строгих форм і з характерним блиском;
• чорні поліровані поверхні в стилі «антрацит»;
• дешеві варіанти пластмаси;
• з акриловим і кольоровим склом;
• із захистом від вологи.

Дистанційне керування. Відео

Відео розповідає про зручний варіанті дистанційного керування освітленням.

Дистанційний перемикач за допомогою радіосигналів або ІК-променя з пульта - це практичне, сучасне і зручне пристосування в будинку. Системи плавного включення і регулювання яскравості на відстані дають можливість зробити перебування в житло комфортним і продовжують термін служби ламп. Особливо це стає помітним у великих кімнатах і при наявності присадибної ділянки.

Система управління освітленням в декількох кімнатах, розміщена в невеликій коробочці, стає настільки зручною, що при тимчасовому виході її з ладу це стає помітно і доставляє великі незручності.

Щоб здійснювати регулювання параметрів освітлення на відстані, використовуючи вимикач світла з пультом дистанційного керування, в електромережу вбудовуються спеціалізовані радіопередавачі сигналу. Останні обмінюються з пультом пакетами даних, куди входять коди, що відповідають за певну команду. Для підвищення надійності, рівня чуйності дистанційного кошти, інформація передається послідовно кілька разів.

Кожен дистанційний вимикач світла з пультом володіє своїм унікальним адресою. Іншими словами - окремі радіопередавачі сигналу спрацьовують лише на команди, подані з фіксованого в пам'яті засоби управління.

функціональність

У число базових умінь, якими володіє дистанційний вимикач світла з пультом, входить активізація і відключення люстр на відстані. Таким чином, для управління основним освітленням користувачеві не доводиться вставати з ліжка або підніматися з робочого місця.

Сучасна електроніка здатна управляти окремими сегментами люстр. Корисною подібна можливість стає, наприклад, при необхідності приглушення світла під час відходу до сну або виникненні потреби в створенні занадто яскравого освітлення.

Дистанційний вимикач світла з пультом здатний послаблювати або посилювати рівень яскравості всіх джерел світла, які підключені до електричного кола люстри. Тобто користувач отримує можливість в будь-який момент змінити насиченість освітлення в кімнаті за власним бажанням.

Якими іншими можливостями крім замикання і розмикання електричного кола освітлювальних приладів володіє бездротової пульт дистанційного керування? Вимикач світла з вбудованим диммером дозволяє запам'ятовувати всілякі налаштування, що сприяє створенню тієї чи іншої атмосфери в приміщенні одним натисканням кнопки.

Щоб позбавити користувача від необхідності пошуку загубився пульта, на більшості пристроїв встановлюються світлові і звукові сигналізатори, які можна активізувати при контакті з настінним радіопередавачем сигналу.

Характеристики

Стандартний дистанційний вимикач світла з пультом 220В володіє наступними технічними характеристиками:

• потужність - близько 10 мВт;
• частота - від 430 до 870 МГц;
• дальність спрацьовування - в межах від 30 до 500 м;
• потужність комутації - на рівні від 200 Вт до 5 кВт.

При виборі відповідного засоби для дистанційного керування параметрами освітлення надзвичайно важливо приділяти увагу співвідношенню потужностей передавача і приймача сигналу. Саме від цієї характеристики залежить працездатність і рівень чуйності системи.

переваги

Застосовуючи дистанційний вимикач світла з пультом, фото якого представлені в даному матеріалі, користувач отримує наступні переваги:

1. Виникає можливість об'єднання всіх освітлювальних елементів в єдину систему.
2. При підключенні немає необхідності в монтажі додаткової проводки.
3. Підвищується загальний комфорт управління джерелами освітлення, зокрема, для людей з обмеженими можливостями.
4. Монтаж не представляє особливих складнощів.
5. При необхідності можна модернізувати встановлену систему.
6. Підвищується безпека експлуатації освітлювальних приладів в приміщенні.

недоліки

Поряд з очевидними плюсами, застосування засобів дистанційного керування має деякі недоліки. Перш за все варто відзначити досить високу вартість більшості функціональних систем.

Використовуючи дистанційний вимикач світла з пультом вуличний, доведеться миритися з обмеженими можливостями його використання всередині будинку. В кінцевому підсумку радіосигнали, які виходять від пульта, негативно відбиваються на функціонуванні ліній зв'язку, що знаходяться поблизу до об'єкта.

Управління за допомогою смартфона

Існують системи дистанційного керування освітленням, які дозволяють синхронізувати передавачі даних з мобільними пристроями . В даному випадку смартфон буде грати ту ж роль, що і пульт. Однак, завдяки управлінню функціями з дисплея, загальне зручність експлуатації системи значно підвищиться.

У мобільний телефон можуть бути завантажені спеціальні додатки. Таким чином, покладаючись на звичайний смартфон, користувач отримує можливість не тільки вимикати-вмикати освітлення, але також регулювати інтенсивність окремих джерел світла. Зазвичай, передача команд відбувається за допомогою відправки на радіоприймач сигналу у вигляді закодованих текстових повідомлень.

підключення

Принцип приєднання елемента дистанційного керування освітленням відрізняється, виходячи з типу джерел світла, для яких він призначений. Якщо працювати доводиться з системою, що взаємодіє зі стандартними лампами розжарювання, монтаж буде відбуватися аналогічно підключенню звичайного вимикача.

Основна маса засобів дистанційного керування освітленням працюють зі світлодіодними і енергозберігаючими лампами . Підключення тут має свої нюанси. Для забезпечення безпечної, коректної експлуатації системи знадобиться організація повноцінного харчування. Обов'язковою вимогою виступає наявність фази і нуля. Такі дистанційні вимикачі монтуються в безпосередньо близькості до джерела світла.

Для двору та саду застосовуються найбільш потужні радіокеровані дистанційні засоби, які дають можливість керувати освітленням на відстані близько 100 м. Останні, найчастіше, підтримують роботу з різними типами ламп. Для управління світлодіодними елементами освітлення в контролерах вихідні каскади повинні бути виконані у вигляді напівпровідникових транзисторів.

Якщо говорити про дистанційні системах, де управління відбувається не тільки за допомогою пульта, але і голосових команд, їх підключення можливо на місці старих стандартних вимикачів при наявності додаткового дроти живлення.

Дистанційний вимикач світла з пультом, своїми руками виготовлений

Завдання по власноручного організації системи управління освітленням як з вимикача, так і по радіоканалу - здійсненне, але досить складна. Для реалізації проекту буде потрібно наступне:

• набір радіопередавачів МР325М;
• джерела живлення марки PW1245;
• вимикач однокнопковий без фіксації замикання контактів.

Для почав знеструмлюється ділянку ланцюга, на якому буде здійснюватися модифікація. Насамперед витягується штатний вимикач. з'єднуються між собою, після чого ізолюються.

Розбирається один з радіопередавачів. До припаиваются відрізки дроту. Отримані контакти зачищаються і приєднуються до контактів вимикача.

Якщо житло обладнано натяжними стелями, сконструйовані модулі можна приховати в просторі між панелями. При відсутності такої можливості блоки системи варто помістити в нішу плафона, попередньо виконавши ізоляцію джерела живлення і модуля приймача.

Після реалізації вищезазначених завдань можна переходити до управління освітленням з бездротового пульта або використовувати стандартний ручний перемикач. Якщо через якийсь час система перестане функціонувати, не варто впадати в паніку. Для відновлення працездатності досить буде виконати заміну елемента живлення передавача.

На закінчення

Дистанційне керування джерелами освітлення - це в першу чергу практичність, зручність і дань сучасності. Досить встановити найпростішу систему регулювання світла, і проблема зміни його, включення і виключення на відстані назавжди перестає хвилювати господарів житла.

Найбільш раціональним монтаж системи дистанційного керування освітленням виглядає при облаштуванні заміських будинків, які відрізняються значною кількістю кімнат, підсобних приміщень, наявністю просторого присадибної ділянки.

Одні лише невеликий контролер дає можливість управляти масштабними освітлювальними системами. Тому не дивно, що дистанційні вимикачі все частіше застосовуються на підприємствах, де відчувається потреба в управлінні джерелами світла на великих підконтрольних територіях.

Припустимо, вам потрібно встановити десь новий світильник, в місці, де для нього немає спеціальної проводки, а таке буває досить часто. У таких випадках достатньо підключити цей світильник в найближчу розетку і встановити компактний блок дистанційного керування, пов'язаний з пультом. Після чого ви зможете користуватися світильником, керуючи його роботою цим самим пультом.

Крім того, за допомогою системи дистанційного керування світлом, ви зможете розділяти наявні групи освітлення на кілька, змінювати режими роботи освітлювальних приладів і багато іншого.

Для більшої наочності та підтвердження моїх слів, давайте.

Постараюся описати установку управління світлом з пульта максимально докладно, по пунктах, з приведенням схем підключення, щоб ви могли використовувати цю інструкцію як покрокове керівництво по монтажу.

Монтаж управління світлом з пульта своїми руками

ДАНО: в стандартній, типовий трикімнатній квартирі, зроблено перепланування - знесена перегородка між залом і кухнею. При цьому вже виконано ремонт та чистове оздоблення, залишився лише монтаж натяжної стелі. В останній момент замовник попросив зробити світлодіодне підсвічування ніші для штор в залі, яка тягнеться вздовж всієї зовнішньої стіни.

Вся електропроводка була замінена, і кабельні магістралі проходять по стелі, а розподільні коробки заховані в стінах.

Важливою вимогою до цієї підсвічуванні було можливість окремого включення її від інших груп освітлення. Іншими словами, в звичайних умовах ця підсвічування повинна включатися своєї клавішею вимикача.

Так як вся проводка до вимикачів була зроблена, а всі стіни вже обклеєні шпалерами, прокинути ще одну лінію до вимикача без серйозних руйнувань не представлялося можливим.

Ось тут на допомогу прийшла система дистанційного керування освітленням з пульта, ідея реалізації якої привела замовника в захват, це було якраз тим, що він хотів. Тим більше, що поруч з місцем монтажу проходить кабель на розеткову групу, від нього і було вирішено живитися.

Отже, нами була куплений ось такий набір - Пульт дистанційного керування світловими приладами Uniel UCH-P001.

У комплект поставки системи входять:

1. Контролер - приймач радіосигналу з вбудованим реле

2. Пульт дистанційного керування (ПДК)

3. Тримач ПДУ, з двома видами крепежа- двостороннім скотчем і шурупами

4. Елемент живлення для ПДУ типу A23

5. Інструкція

Основні характеристики системи управління світлом з пульта:

Тип: Дистанційний вимикач з пультом

Кількість підключаються приладів (груп): 2

Радіус дії, м: 30

Розмір приймача, мм: 90 * 45 * 22

Якщо говорити простою мовою виходить, що пульт дистанційного керування Uniel UCH-P001, може одночасно керувати двома різними групами освітлення або іншими електроприладами, максимальна споживана потужність кожної групи не більше 1000Вт або 1кВт.

При цьому режиму роботи три, стільки ж кнопок управління, «1» і «2» вимикання і вимикання відповідних груп, а кнопка «3» - включення і виключення всіх груп одночасно. Радіус впевненого прийому сигналу, на відкритій місцевості, не більше 30 метрів.

Цей комплект дистанційного керування освітленням був куплений в одному з електротехнічних магазинів Єкатеринбурга за 859р. Взагалі, моніторинг цін показав, що в залежності від регіону і конкретного міста, ціна на аналогічний пульт управління варіюється в районі 750-1000р.

Крім системи управління світлом з пульта, так само були куплені - світлодіодна стрічка і блок живлення для неї, відповідно до поставленої задачі. А взагалі, як ви вже здогадалися, пультом можна керувати будь-яким світильником і навіть електроприладом потужністю до 1000Вт.
Блок живлення від світлодіодного підсвічування і приймач дистанційного керування було вирішено розмістити на стелі, поруч з живильним кабелем, що йде на групу розеток.

Приймач досить компактний, що дуже корисно при різних способах монтажу. Його можна заховати за підвісною стелею з ГКЛ або навіть в корпусі люстри.

Отже, коли всі приготування закінчені, можна приступати до самого відповідального кроку - підключенню управління світлом з пульта до блоку живлення світлодіодної стрічки .

виглядає наступним чином

На схемі, кольору провідників відповідають кольоровому маркуванню проводів приймача UNIEL.

У нашому випадку, для реалізації дистанційного керування світлодіодною стрічкою з пульта схема підключення виглядає так:

Приступаємо до підключення проводів за цією схемою.

В першу чергу підключаємо всі необхідні дроти до блоку живлення світлодіодної стрічки.

від приймача дистанційного пульта , Беремо чорний крайній провід з маркіровкой- «загальна лінія» і підключаємо до клеми «N» - нулю на блоці живлення, а білий провід з маркуванням - «Група А», підключаємо до клеми фази - «L».

Детальніше про значення цих маркувань написано в моїй статті - «»

Тепер переходимо до підключення кабелю живлення. Як ви пам'ятаєте, ми вирішили підключиться до кабелю, який йде до групи розеток. Вимикаємо напруга в електрощиті і приступаємо до монтажу.

Знімаємо захисну зовнішню ізоляцію з кабелю рівно на стільки, щоб зручно було виконати підключення. Для більшої надійності, було вирішено не розривати кабель, а зняти ізоляцію і підготувати жили в такий спосіб:

Нагадаю, кабель живлення складається з трьох жив:

Біла - Фаза

Біло-синя - Нуль

Жовто-зелена - Заземлення

Якщо ви не впевнені у відповідності кольорового маркування проводів у кабелі, ви зможете самостійно виявити фазу, нуль і заземлення за наступною інструкції -.

Білу жилу - фазу, ми з'єднуємо з червоним проводом з маркуванням «викл» приймача дистанційного керування освітленням, а біло-синю жилу - нуль з рештою чорним проводом.

Для надійності з'єднання, на цю пару проводів були надіті кабельні наконечники. Після чого, з'єднання обтиснуті пресом.

Крім цього з'єднання були затягнуті контрольними гвинтовими клемами.

Потім все надійно заізольовані.

Про сталося під'єднати жовто-зелений провід заземлення до відповідної клеми блоку живлення світлодіодної стрічки. Робимо це теж без розриву.

Благо гвинтовий затиск на блоці живлення це дозволяє.

Тепер можна перевірити як працює управління світлом з пульта. Якби замість блоку живлення світлодіодним стрічки ми підключили світильник - люстру або бра, вони б вже повноцінно працювали. А поки, включивши подачу електрики, ми можемо лише спостерігати за роботою блоку живлення по зеленому світлодіодному індикатору.

Докладну інструкцію по установці світлодіодного підсвічування в нішу для штор, ви знайдете. Зараз же я досить коротко опишу загальний порядок дій підключення і установки світлодіодної стрічки.

Для підключення світлодіодної стрічки до блоку живлення, прокладаємо двожильний кабель до місця установки стрічки. Одну з жив підключаємо до клеми «V +» блоку живлення, а іншу до клеми «V-». У нашому випадку для підключення використаний кабель ШВВП 2х0.5, синя жила якого підключена до мінуса «V-», а коричнева до плюса «V +». Потім, в такому ж порядку з іншого кінця підключається led стрічка.

Все обладнання після підключення виглядає приблизно так:

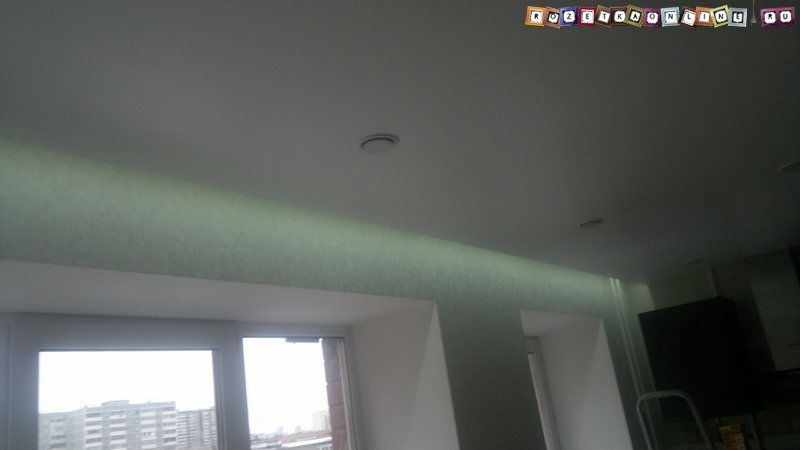

Ось тепер установка повністю завершена і можна перевірити як працює управління світлом з пульта. Кнопка «А» на пульті це наша підсвічування, натиснувши один раз висвітлення загоряється, натиснувши ще - воно гасне.

Тримач для пульта замовник принципово відмовився кудись встановлювати, вирішив, що йому буде зручніше якщо пульт управління буде просто лежати на журнальному столі.

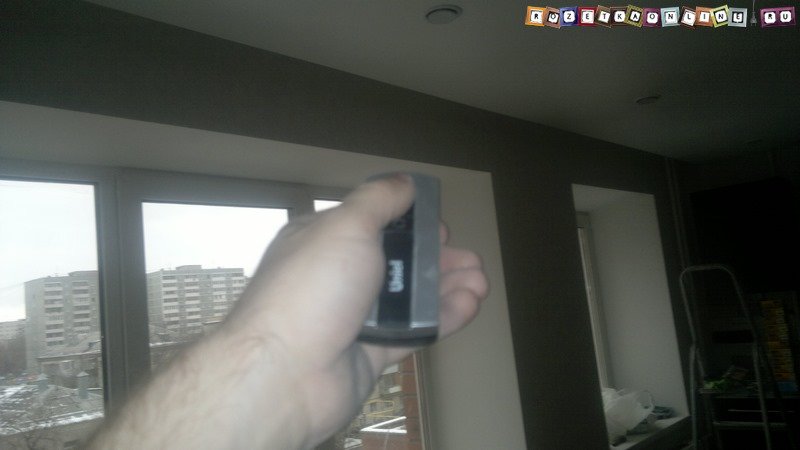

На цьому підключення завершено, тепер можна управляти світлодіодним підсвічуванням ніші для штор з пульта, включаючи або вимикаючи її, коли це потрібно. При цьому режими роботи інших груп освітлення, як і решті електромережі квартири ніяк не змінилися. І це всього за 859 рулів (вартість комплекту дистанційного керування світлом з пульта).

Погодьтеся, дуже вдале рішення і це далеко не єдиний можливий спосіб застосування систем управління світлом з ПДУ. При бажанні, можна зробити управління з пульта усім світом в квартирі, а крім того ви зможете закривати штори або жалюзі, вмикати музику або вентиляцію і багато іншого, благо моделей систем дистанційного керування маса, з різними можливостями і характеристиками.

А взагалі, тема управління освітленням в квартирі з пульта досить цікава і велика, тому не соромтеся, пишіть ваші питання, пропозиції або досвід використання дистанційного керування світлом в коментарях до статті, вважаю, що це буде корисно багатьом.
