Для приводу вентилятора на автомобілі застосовується електродвигун постійного струму типу МЕ-272

Дані для перевірки:

Номінальна частота обертання валу при навантаженні електродвигуна крильчаткою, хв-1

2500-2800

Споживана сила струму при зазначеній частоті обертання і навантаження, А, не більше

15,3

Електродвигун в процесі експлуатації не потребує обслуговування і неремонтопрігоден. При виявленні несправностей в роботі електродвигуна його необхідно замінити.

ПОРЯДОК ВИКОНАННЯ

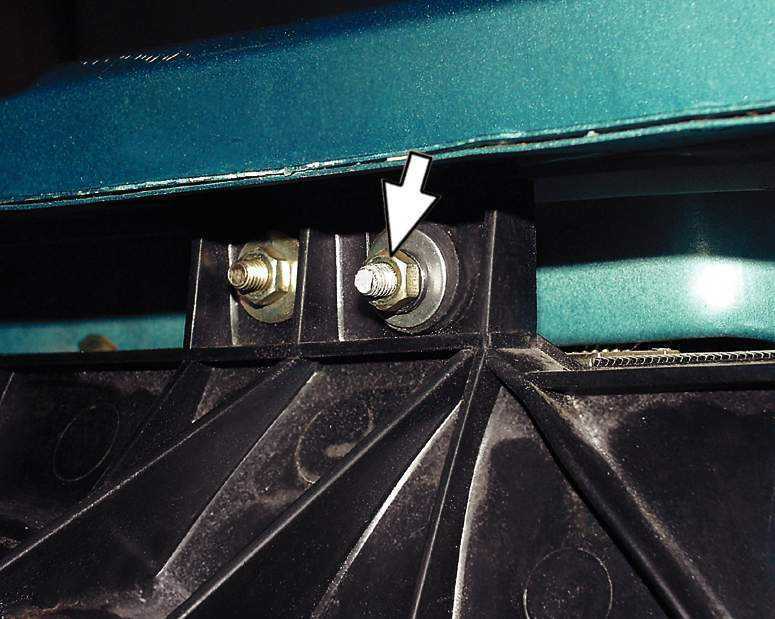

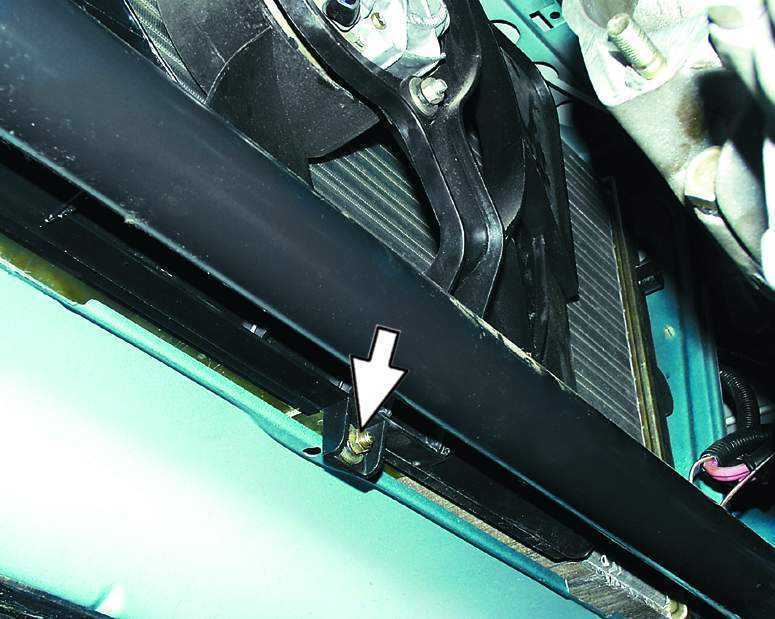

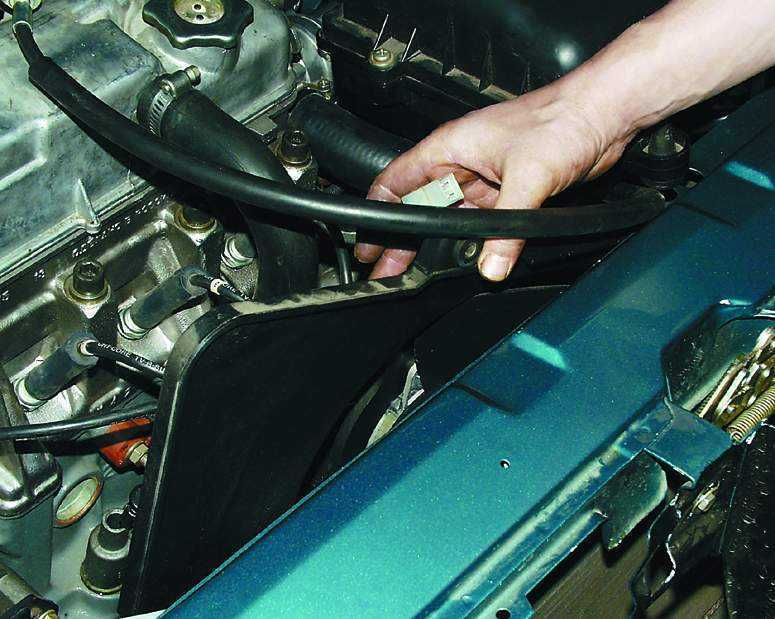

Відключіть провід від клеми «-» акумуляторної батареї. 2. Розстебніть або розріжте хомут, який стягує джгути проводів, та послабити колодки з проводами вентилятора і джгута проводів. 3. Відверніть два болти кріплення кожуха вентилятора з лівого боку. 4. Розстебніть або розріжте хомут, що кріпить тягу дросельної заслінки на кожусі вентилятора. 5. Відверніть гайку 1 верхнього кріплення кожуха до радіатора і гайку 2 кріплення кожуха до кузова. 6. Знизу автомобіля відверніть гайку нижнього кріплення кожуха. 7. Зніміть кожух з вентилятором з автомобіля. 8. Зніміть тримач проводів з кожуха. 9. Відверніть три гайки кріплення електродвигуна до кожуха. Зніміть з кожного болта пружинну шайбу. 10. Зніміть електродвигун з кожуха. 11. Відверніть гайку кріплення крильчатки до елетродвігателю і зніміть шайбу. 12. Зніміть крильчатку з електродвигуна. 13. Замініть порвані або втратили еластичність подушки на кожусі вентилятора. Для цього спочатку вийміть з подушок розпірні втулки, а потім і самі подушки. Встановіть нові подушки в порядку, зворотному зняттю. 14. Встановіть електродвигун на кожух в порядку, зворотному зняттю. Замініть порвану або втратила пружність подушку верхнього кріплення (металеву розпірну втулку, встановлену в подушці, переставте на нову подушку). 15. Встановіть кожух з вентилятором на автомобіль в порядку, зворотному зняттю. При цьому зверніть увагу, що під гайкою верхнього кріплення кожуха до кузова встановлені плоска 1 і пружинна 2 шайби.
