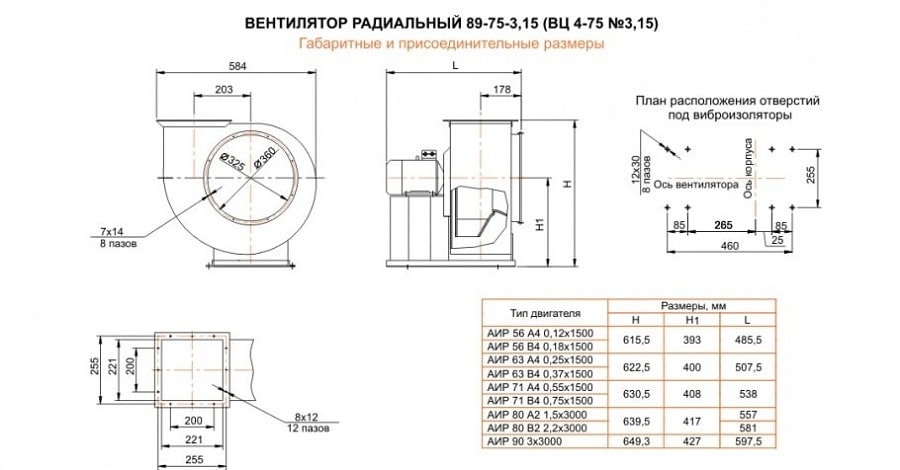

Габаритні розміри - відцентровий вентилятор ВЦ 4-75 (ВР 88-72) №3,15 3 кВт, 3000 об.

Основна інформація - відцентровий вентилятор ВЦ 4-75 № 3,15 3 кВт, 3000 об.

Вентилятор ВЦ 4-75 №3,15 (ВР 89-75 №3,15, ВР 88-72 №3,15, ВР 80-70 №3,15, ВЦ 4-70 №3,15, ВЦ 4-76 №3,15) призначений для нагнітання повітря в системи кондиціонування та вентиляційні системи, з метою переміщення повітря, а також інших неагресивних газоповітряних сумішей в технологічних, санітарно-технічних або ж виробничих процесах. Максимально допустима температура переміщення повітря радіального вентилятора ВЦ 4-75 (ВР 88-72) становить 80 градусів, з вмістом пилу (без липких або волокнистих компонентів) до 0,1 г / м3. Висока цілісність корпусу вентилятора ВЦ 4-75 забезпечується за рахунок застосування «Піттсбурского фальца»-самого надійного з'єднання у вентиляційній промисловості.

Завдяки ретельній динамічного балансування робочих коліс, вентилятор ВЦ 4-75 володіє високими аеродинамічними характеристиками. За рахунок використання деталей зі склопластику в міцної частини вентилятора, забезпечується високий рівень шумозаглушення вентилятора ВР 89-75.

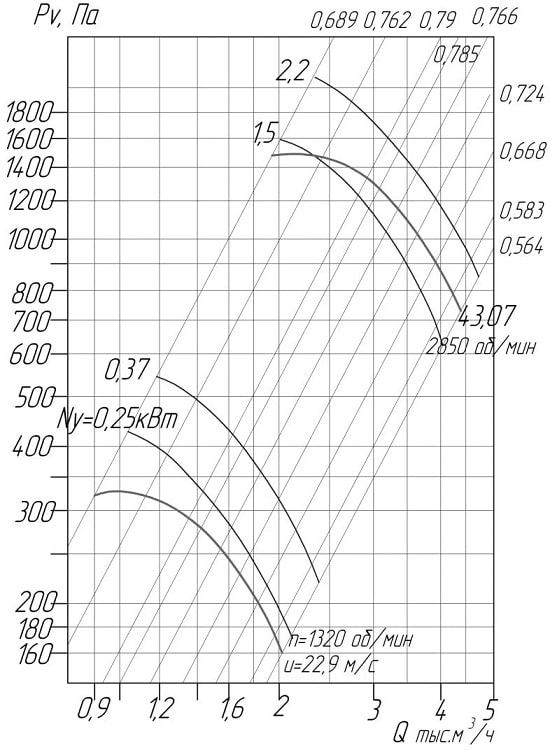

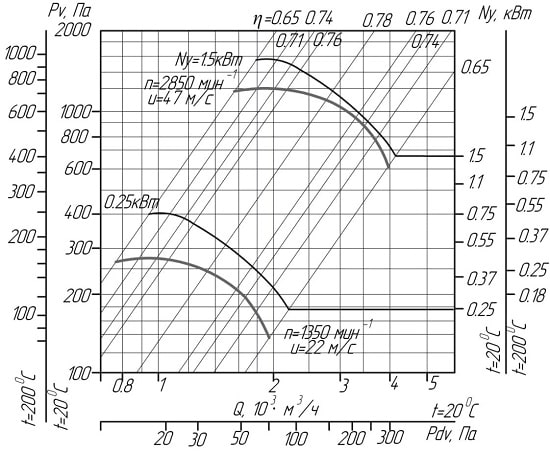

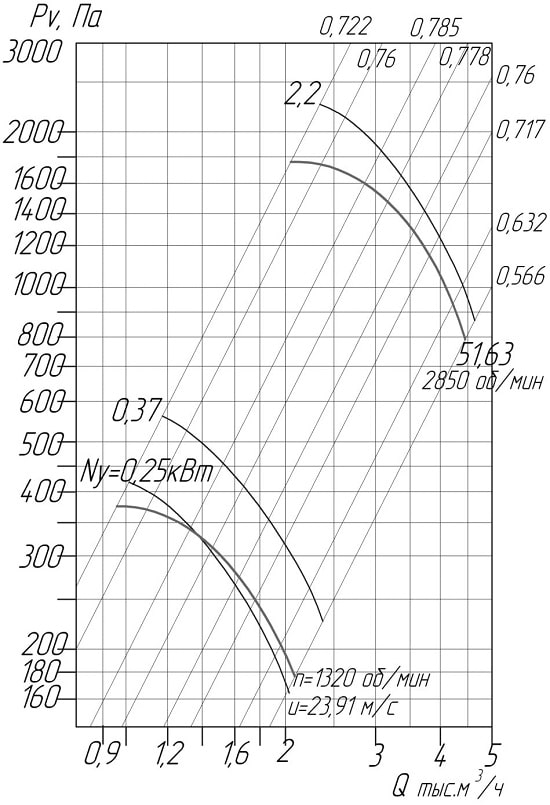

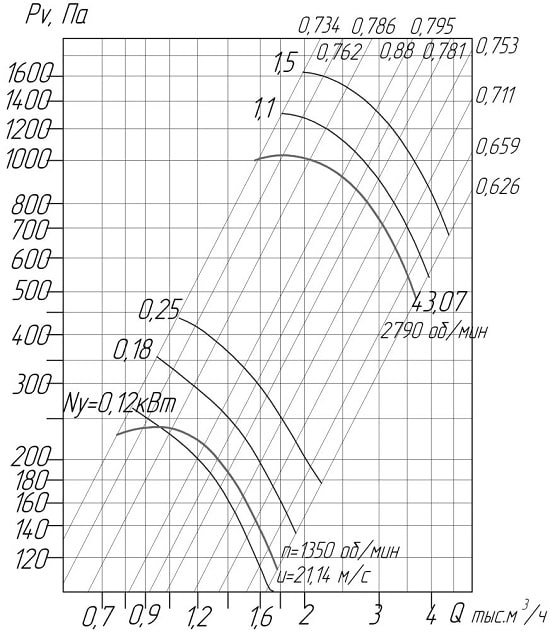

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D / Dн = 0.9 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D / Dн = 0.95 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D / Dн = 1 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D / Dн = 1.05 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D / Dн = 1.1 (ісполненіе1)

Експлуатаційні умови - вентилятор ВЦ 4-75 (ВР 89-75)

Вентилятор ВЦ 4-75, як і будь-який прилад, має свій мікроклімат, необхідний для його максимально ефективного застосування. У помірному кліматі, при прийнятній температурі і належним забезпеченням захистом двигуна вентилятора, його можна використовувати в зонах з підвищеною небезпекою. Також, вентилятори можуть комплектуватися, при необхідності, гнучкими вставками і віброізоляторами.

Залежно від призначення, вентилятори ВР 80-75, ВР 88-72 мають різні складові матеріалів в своїй структурі:

1. Для загальнопромислового (так і для загальнопромислового теплостійкого) призначення, основна складова - вуглецева сталь.
2. Протикорозійне призначення - нержавіюча сталь.
3. У противибухових виконанні використовуються різнорідні матеріали, такі як латунь і вуглецева сталь.
4. Теплостійке протикорозійне виконання забезпечується міцністю, завдяки нержавіючої сталі.

Відцентровий вентилятор встановлюється:

1. промислові склади
2. Виробничі приміщення
3. цехи
4. магазини
5. Гаражі
6. дахи
7. Громадські місця

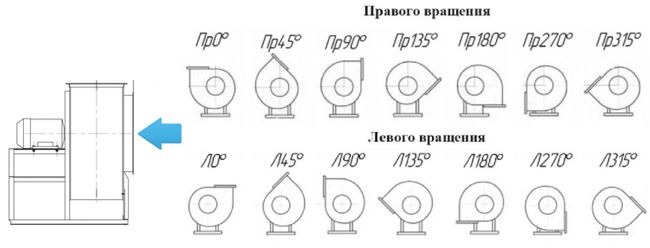

Положення корпусу вентилятора з боку всмоктування

Комплектація - радіальний вентилятор ВЦ 4-75 (ВР 80-75) № 3,15 3 кВт, 3000 об.

Корпус вентилятора ВЦ 4-75 має спіральну форму, так звану «равлика», з робочим колесом, складові якого - передній і задній диск, 12 приварених лопаток, вигнутих назад і маточина. Отвір на підставі зварної станини, до якої кріпляться електродвигун з кожухом, призначається для кріплення вентилятора на фундамент, або ж на віброізолятор.

Підведення повітря до робочого колеса, в вентиляторі ВР 89-75, здійснюється за допомогою колектора конічної форми, який закріплюється на вхідному патрубку вентилятора.

Принцип роботи відцентрового вентилятора ВЦ 4-75

Під впливом відцентрової сили, повітря надходить в колектор до робочого колеса, де лопатки переміщують його на 90 ° до вихлопного отвору.

акустичні характеристики

Вентилятор радіальний ВР 88-72.1-3,15 1500 74 Вентилятор радіальний ВР 88-72.1-3,15 3000 92 Вентилятор Двигун Потужність, кВт частота вр., об / хв Тиск, Па Продуктивність, тис. м³ / год Вага, кг ВЦ 4-75 №3,15 АІР56В4 0,18 1 500 130 - 185 0,8 - 1,7 38 ВЦ 4-75 №3,15 АІР63А4 0,25 1 500 170 - 280 0,85 - 1,85 39 ВЦ 4-75 №3,15 АІР63В4 0,37 1 500 180 - 280 1,0 - 2,0 41 ВЦ 4-75 №3,15 АІР71А4 0,55 1500 270 1,43 43 ВЦ 4-75 №3,15 АІР71В4 0,75 1500 280 1,45 44 ВЦ 4-75 №3,15 АІР71В2 1,1 3000 700 - 1150 1,8 - 3,5 44 ВЦ 4-75 №3,15 АІР80А2 1,5 3000 680 - 1220 2,0 - 4,0 46 ВЦ 4-75 №3,15 АІР80В2 2,2 3000 680 - 1220 2,2 - 4,3 48 ВЦ 4-75 №3,15 АІР90L2 3 3000 680 - 1220 2,2 - 4,5 50
