Головною проблемою першовідкривачів, які прибували в нові землі і намагалися зрозуміти, що до чого, що вибрати і як запитати - була мова. Вибір автоматичного вимикача не виняток, для більшості покупців зона електроприладів «тера інкогніто», в який свою мову і свої поняття. Перш ніж говорити про те, що порівнюємо, як вибрати і підключити, давайте спробуємо розібратися, що саме ми вибираємо. Цю статтю ми вирішили присвятити маркування автоматів, без розуміння основ якої можна встановити що-небудь таке, що ніяка електропроводка не витримає. хоча маркування автоматичних вимикачів розроблялася так, щоб бути інтуїтивно зрозумілою всім.

Різночитання маркування або чому стандартом прийнята картинка

Ідея якось позначити електричний струм прийшла в голову Едісону, коли він перебирав матеріали в пошуках для лампочки розжарювання. Тоді йому здалося, що електричні струми бувають різні. Колеги піднімали його на сміх, доводячи, що струм буває або постійний, або змінний. Проте, на початку розвитку електротехніки були найрізноманітніші ідеї, як маркувати ток, як позначати його природу і перший стандарт був запропонований в Англії як уніфікований код, в якому було 24 значення. Здавалося б, до маркування автоматичних вимикачів це має віддалене відношення, але згадайте, що позначає цей набір букв і цифр? ЩЕм-8-4-4201-УХЛ4. Складно пригадати, чи не так? Проте, щось схоже Ви прочитаєте, відкривши дверцята силового щитка на поверсі.

Таким чином, маркується силовий щиток. Аналогічним чином маркується практично будь-який електроприлад. Наприклад, таким чином - захисний автомат з плавким запобіжником:

А це - схема маркування сучасного приладу, яка, до речі, підказує, як правильно вибрати автоматичний вимикач:

Зверніть увагу на те, що принцип залишається приблизно однаковим - значення поділені на добре впізнавані групи, по яких професіонал відразу розпізнає, з чим має справу. Але професіонали це одне, а ми, пересічні покупці зовсім інше. Тому досить швидко після початку масового виробництва електроприладів, почалася уніфікація маркування та маркування автоматичних вимикачів не стала винятком. Ось так ГОСТ регламентує піктограми (графічні зображення) які повинні бути нанесені на корпус автомата:

Зауважимо, що це окремий випадок позначення типу приладу, в даному випадку УЗО, але принцип зрозумілий. Максимально спростити маркування, зробити її інтуїтивно зрозумілою для будь-якого споживача. Для того щоб вирішити цю задачу знадобилася велика робота , Оскільки в епоху розвитку електротехніки узгодити маркування автоматичних вимикачів між країнами соцтабору і іншими було вкрай важко. Варто оцінити дії СРСР, коли амбіції були заткнуті за пояс і в ГОСТах з'явилися подвійні позначення (російська схема і іноземні позначення).

Після введення нових стандартів, питання як вибрати автоматичний вимикач перестав бути для покупців загадковим і не вирішуваних. Сьогодні Росія приєдналася до світових стандартів, свого роду дань глобалізації і всі споживачі електричного струму маркуються приблизно однаково. На що варто звернути увагу, купуючи автомат? Давайте про це детальніше.

Основні характеристики, відображені в маркуванні автоматів

Картинки замість довгих цифрових кодів з'явилися не тільки як необхідність простими піктограмами показати основні параметри приладу. Свою роль зіграла і мініатюризація. Важко буде зробити правильний вибір автоматичного вимикача, який списаний вздовж і впоперек. А адже на приладах цього класу обов'язково повинно бути зазначено:

• Робоча напруга (кількість фаз) і частота струму;
• Номінальна сила струму, а також робочий діапазон струму, із зазначенням струмів відключення;
• Положення включено - виключено;
• Застосування в мережах постійного або змінного струму ;
• Діапазон температур, в яких допускається експлуатація приладу;
• Електрична схема приладу і схема підключення його до мережі;
• Відповідність міжнародним стандартам виконання приладу;
• Захист приладу від впливу зовнішнього середовища;

Крім цього потрібно вказати виробника, артикул виробу, міжнародний код, графічне позначення приладу на схемі, серійний номер і дату випуску. Погодьтеся, що текст не кращий вихід для автомата, лицьова частина якого має площу кілька квадратних сантиметрів.

З іншого боку, робота по стандартизації не пройшла даром, і сьогодні, дивлячись на автомат, практично всі розуміють, що ця за прилад, для чого призначений, і як його можна підключити своїми руками.

На цьому фото добре видно, що навіть невелика площа автомата дозволяє добре зрозуміти що це, як позначено на схемі, як підключити і в яку мережу.

Багато виробників пішли далі і стали наносити на автомати QR коди, в яких відображена повна інформація про пристрій. Якщо Ви бачите на прилавку такий автомат захисту, запевняємо Вас, це якісніше сусіда. Такі коди наносять поки дійсно перевірені виробники.

Повернемося до фото, яке допоможе нам вирішити, як вибрати автоматичний вимикач, що не помилившись в головному. Головне це, звичайно, кількість фаз, напруга, частота. У стандартній квартирі це одна (дві) фази, 230V і 50Гц.

При розрахунку номінальних струмів відключення, в обов'язковому порядку трохи знижуйте отримані цифри. Підмогою стане облік перетину кабелів електропроводки, без якого неможливо оцінити навантаження в ділянці мережі. Не зайвим буде і облік, що допоможе остаточно визначитися з вибором.

Ще один момент, на який потрібно звернути увагу, перш ніж вирішити, як вибрати автоматичний вимикач - повнота інформації на лицьовій панелі.

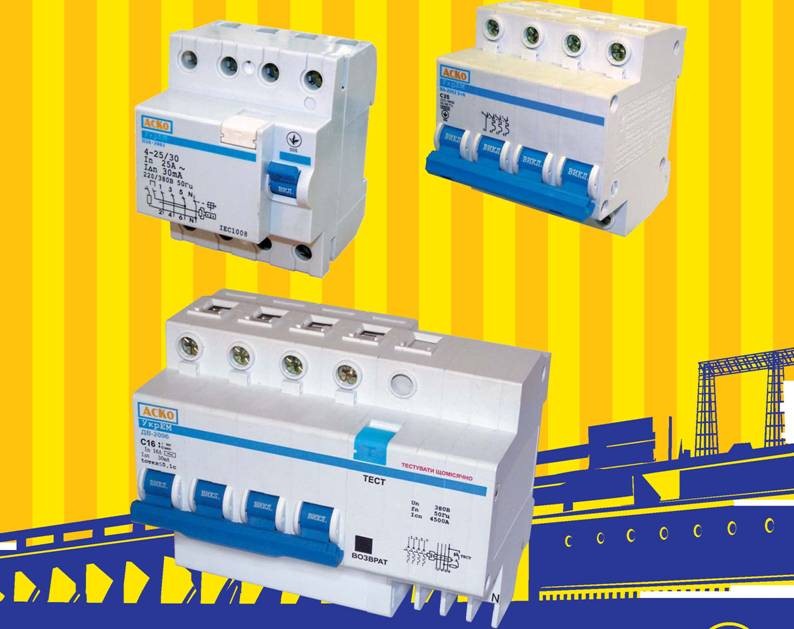

Зверніть увагу на фото.

Чим простіше автомат, чим менше у нього функціонал, тим менше інформації буде на панелі. Розмір при цьому не має значення, значення має саме начинка. Якраз начинка і буде відображена в маркуванні, якщо звичайно вони для роздрібного продажу. Для приладів, встановлювати які можуть тільки професійні електрики, такої детальної маркування автоматичних вимикачів не буде.

Так про що говорить маркування автоматів?

Перш за все, маркування автоматичних вимикачів говорить про стандарт побутового застосування. 220 вольт, номінальний струм, розрахований на ділянку в якому до 10-ти приладів потужністю не більше 4 кВа, простого монтажу на дин-рейку і можливість швидкої заміни при виході з ладу.

Але цим вибір автоматичних вимикачів не обмежується, тому необхідно врахувати інші характеристики: від температурного діапазону і захисту, до сумісності з іншими приладами в щитку. Найпростіший спосіб забезпечити сумісність, це придбати і щиток, і все автомати одного виробника.

Дуже важливо (при наявності можливості) максимально полегшити роботу автоматів захисту, збільшивши кількість ліній. Якщо дозволить щиток, то 8 окремих ділянок в мережі завжди краще 4-х . Звичайно, потрібно окремі лінії робити на освітлення. Тоді в разі проблем з приладами в квартирі, у Вас не буде темно. І, зрозуміло, потрібен загальний автомат повного захисту, бажано діфавтомат, який крім проблем з навантаженнями буде відстежувати і проблеми з витоками в мережі, захищаючи людей від ураження струмом.

Виходячи з вищесказаного, найбільш прийнятним можна вважати автоматичний вимикач з параметрами 220V, 50 Гц, номінальним струмом 25 Ампер і стандартом монтажу на дин-рейку. Фактично ці автомати повністю відповідають умовам стандартної квартири, в якій 4 - 8 контурів мережі.

Але зверніть увагу! Ми говоримо саме про вибір автоматичного вимикача! Того самого, про який говорять - пробки вибило. Автоматика складніша вимагає куди більш ретельного підходу. У виборі УЗО, наприклад, взагалі стандартів немає, і не може бути - це індивідуальний розрахунок. А для вибору потужного і надійного дифавтомати потрібно консультація фахівця, причому такого, який добре знає параметри будинкової мережі. Тому знання маркування автоматів необхідно, воно допоможе грамотно сформувати захист домашньої електромережі. Але якщо у Вас виникають завдання, пов'язані з функціонуванням електрики в умовах перепадів напруги або перевантажень в мережах, що не рідкість в невеликих населених пунктах, то консультація з фахівцем зайвою не буде.

Правда, розуміючи, що саме означає маркування на автоматичних вимикачах, Ви будете озброєні розумінням, що саме Вам пропонують зробити. І досвід показує, що дилетант, який піклується про харчування свого житла, частенько не тільки економить на зайвому, але і не допускає невірних рішень.

Тому, дочитавши цю статтю, поверніться до інших, щоб краще розібратися в абетці електротехніки - маркування приладів. Тоді Ви точно будете з першого погляду розуміти, що і де можна використовувати.

При покупці нового автоматичного вимикача потрібно мати чітке уявлення про те, який саме автомат потрібен. Адже від правильно обраного пристрою захисту буде залежати не тільки збереження житла та майна, а й людське життя і здоров'я. Також від правильно підібраного і вірно встановленого автомата залежить злагоджена робота всієї побутової електромережі - домашньої електропроводки . Величезну допомогу при виборі пристрою грає.

Маркування - це нанесення умовних знаків, букв, цифр, графічних знаків або написів на об'єкт, з метою його подальшої ідентифікації (розпізнавання), вказівки його властивостей і характеристик. У нашому випадку - на цифрами та літерами вказуються основні електротехнічні характеристики пристрою.

Що з себе являє маркування автомата

1. Марка виробника автоматичного вимикача.

2. Серія лінійки автоматичних вимикачів. У кожного виробника є декілька серій автоматів, які різняться конструкцією і деякими електротехнічними характеристиками. Наприклад у ABB є бюджетна серія SH200 і більш "просунута" S200.

3. Номінал пристрою і його час - струмовий характеристика . На першому місці стоїть буква, вона вказує на час-струмовий характеристику даного апарату і позначається буквами "B", "C" і "D". Автомати з характеристикою "C" самі універсальні.
Слідом за буквою йдуть цифри. Вони позначають номінал даного електричного пристрою. Т. е. Величину максимального струму, який може протікати через нього тривалий час без його спрацьовування. Якщо струм в ланцюзі буде перевищувати номінал автомата на 13-45%, то в ньому спрацює тепловий расцепитель. На це може знадобитися час від декількох секунд до декількох хвилин. При справний апарат повинен відпрацювати за 0,01-0,02 секунди, інакше ізоляція електропроводки почне плавитися і може спалахнути. За це в автоматичному вимикачі відповідає електромагнітний расцепитель.

4. 230/400 В або 230/400 V ~ позначає в мережах з якою напругою повинні використовуватися дані пристрої. 230 В - це в однофазних мережах , 400 В - це в трифазних. Цей параметр показує, що дані автомати можна сміливо використовувати як в однофазних мережах, так і в трифазних.

5. 4500, 6000 або може бути 10000 - це граничні значення струмів відключення при коротких замиканнях, після проходження яких автоматичний вимикач може продовжувати роботу в штатному режимі.

6. Цифрою 6 позначений такий параметр, як клас токового обмеження. Буваю такі класи: 1,2 і 3. Будь-якій току короткого замикання необхідно час, щоб досягти свого максимального значення. Тому необхідно знеструмити аварійну ділянку якомога швидше, щоб струм КЗ не встиг пошкодити ізоляцію електропроводки. Іншими словами, автомат з струмообмеження не дозволяє току короткого замикання прийняти своє максимальне значення і швидше виробляє відключення. Клас токового обмеження - 2 обмежує в часі КЗ в межах 1/2 полупериода, клас - 3 обмежує коротке замикання в межах 1/3 полупериода.

7. На корпусі автоматичного вимикача (не обов'язково на лицьовій стороні) можна зустріти комбінацію цифр з буквами. Це артикул даного пристрою, який присвоїв йому виробник. По ньому можна швидко знайти за каталогом або в інтернеті даний автомат.

8. Електрична схема пристрою. Її можна зустріти на корпусах деяких автоматичних вимикачах. Вона носить інформативний характер. На ній стрілками можуть бути показані куди необхідно підключати приходять.

Ще на корпусах 2-х і 4-х полюсних автоматів можна зустріти позначення "N". Так маркується гвинтова клема, до якої необхідно підключати тільки нульовий провідник.

Дані параметри маркування автоматичних вимикачів допоможуть вам правильно вибрати даний пристрій саме для вашої електричної мережі.

Всупереч поширеній думці, автоматичний вимикач або, кажучи простіше, автомат - складне електротехнічне пристрій, що вимагає до себе грамотного підходу. Це стосується не тільки його використання, але і безпосередньо вибору. Велика розмаїтість автоматів, представлене на сучасному ринку, диктує свої умови споживачеві, буквально примушуючи його орієнтуватися в базових знаннях електротехніки. Щоб не допустити помилок під час покупки пристрою, слід обов'язково звернути увагу на стандартні позначення тих чи інших параметрів - маркування вимикачів.

Кожен зазначений на автоматі елемент маркування являє собою коротку форму передачі даних про технічні та експлуатаційні характеристики пристрою. Розібратися в них не складе труднощів навіть людині, що не володіє спеціалізованими знаннями в цій області. На сертифікованому вимикачі може бути зазначено:

• Виробник і модель (серійний номер).
• Показання номінальної напруги. Універсальні автомати можуть мати два значення - змінного струму і постійного.
• Показання номінальної частоти.
• Для універсального пристрою може бути вказана як в одному загальному, так і в декількох індивідуальних прямокутниках.
• Номінальний струм. Перед цим показником вказується тип миттєвого розчеплення: B, C або D.
• Кількість полюсів.
• Наявність вбудованих додаткових пристроїв.
• Виконання комутаційного апарату.
• Маркування положення включено / вимкнено.
• Клас струмообмеження.

Важливо розуміти, що деякі елементи маркування можуть бути не вказані, як і, навпаки, можуть бути додаткові дані!

Важливість маркування автоматичних вимикачів

На що слід звернути увагу в першу чергу?

Всі перераховані вище елементи маркування можна умовно розділити на важливі і другорядні. Під час вибору пристрою дуже важливо не помилитися з такими параметрами:

• Номінальний струм автоматичного вимикача. Показник вказує значення струму, при якому спрацює захисна функція пристрою. Деякі автомати дозволяють його контролювати вручну.
• Номінальна відключає здатність автоматичного вимикача (гранична комутаційна здатність). Параметр вказує на величину струму короткого замикання, що виникає на захищеному ділянці ланцюга, при якому пристрій відключить його харчування.

Автомат повинен строго відповідати покладеним на нього очікуванням. Це актуально не тільки для виробничих мереж, але і для домашніх. Дуже важливо врахувати потужності всіх приладів і підсумувати їх. Приблизні дані можна дізнатися з доданою нижче таблиці.

Таблиця потужностей поширених електроприладів

При необхідності, різні частини будинку можна підключити на окремі автомати, що, наприклад, допоможе обмежити виниклої проблемну область виключно однією кімнатою.

експлуатація пристосування

Крім основних маркувальних елементів, важливу роль в підборі електротехнічного пристрою грають номінали автоматичних вимикачів, що відповідають за експлуатаційні особливості. Це стосується вимог про температурному діапазоні, процентному співвідношенні вологості і місце розташування приладу. Чітке розуміння всіх умов експлуатації допоможе не тільки уникнути поломок, а й підвищить безпеку роботи з технікою.

Узагальнені умови для більшості подібних пристроїв виглядають так:

Важливо розуміти, що все характеристики і вимоги повинні строго дотримуватися, і вони можуть бути відмінні від згаданих в тексті! Нехтування будь-яким з показників може завдати шкоди мережі в цілому і окремими технічними приладами, підключеним до неї!

Характеристики автоматичних вимикачів (нижче скорочено - автоматів) важливий фактор при виборі захисту електроприладів в кожному конкретному випадку

Автоматичний вимикач необхідно вибирати з огляду на, позначення яких нанесені на корпусі автомата

Характеристики автоматичних вимикачів - позначення

Автомат потрібен нам, споживачам електричної енергії , Щоб захищати йде до, світильника і взагалі до будь-якого електричного приладу кабель. Потрібен він, щоб ми споживачі не перегріли кабель і не спалили його ізоляцію, перевантаживши його купою потужних приладів, для яких перетин жили дуже мало. Або ж включивши, припустимо несправний електроприлад, що не розплавили жили великим струмом короткого замикання. Якщо сила струму перевищить допустиму норму, яку можуть винести жили і ізоляція кабелю, автомат повинен знеструмити мережу автоматично.

Для того щоб ми могли правильно вибрати автомат, виробник пише основні характеристики автоматичних вимикачів на його корпусі. У побутовому автоматі обов'язково стоять два захисних реле - теплове як захист від перевантаження і електромагнітне для захисту від короткого замикання. Реле ці та сам автомат в цілому володіють різними характеристиками і деякі з них написані на корпусі автомата, а інші потрібно дивитися додатково в графіках і таблицях виробника.

Так ось, щодо тих, що на корпусі. Зверху виробник, звичайно, пише про себе коханого - IEK, Schneider electric, Legrand тощо. Трохи нижче зазвичай вказана серія автомата, наприклад C60 a або Ic60 N у Schneider або S201, SH203 L у ABB. Варіантів серій у різних фірм безліч. Перші букви і цифри серії зазвичай нічого не говорять споживачеві - просто батьки так назвали автомат на заводі. Останні ж символи серії зазвичай означають кількість полюсів автомата, (тобто кількість клем кріплення проводів входу і виходу, розташованих вгорі і внизу вимикача), номінальний струм тощо. Більш розгорнуто серії автоматів розписані в каталогах виробників, за якими зручно підбирати обладнання по кожному конкретному монтажу.

Номінальний струм автоматичного Вимикач

Нижче серії, поруч один з одним зображені латинська буква і число. Припустимо C25, B10 або D32. Число означає номінальний струм автоматичного вимикача (In). Тобто, це найбільше значення сили струму, який в принципі нескінченно довго може протікати через автомат в нормальних умовах. Нормальні умови - це близько 30ºC, тобто кімнатна температура плюс автомати у вузькому просторі гріють один одного. При зниженні температури автомат зможе витримувати більший струм , Так як краще охолоджується, а при підвищенні відповідно буде відключатися при струмі менше номінального. У таблицях виробників серед факторів, що впливають на величину номінального Струму , Враховується ще висота над рівнем моря, частота струму і кількість пристроїв в щиті.

Времятоковая характеристика електромагнітного розчеплювача автомата

Латинська літера щодо цих позначеннях означає времятоковую характеристику електромагнітного розчеплювача (згаданого вище реле, що стоїть для захисту від короткого замикання) - за який час і при якій величині струму він відключить навантаження від напруги. Букви бувають такі - A; B; C; D; L; U; K; Z. Позначають вони час відключення автомата при короткому замиканні в залежності від величини номінального струму і в побуті застосовуються в основному B; C; D. Їх і розглядаємо. Так автомати характеристики B відключать навантаження при струмі перевищує номінальний від 3 до 5 разів і застосовуються для електричних ланцюгів , При включенні яких не відбувається різкого збільшення сили струму - лампи розжарювання, тени. Автоматичні вимикачі з характеристикою C відключаються при токах в 5-10раз перевищують номінальний і є найпоширенішими, тому що застосовуються для захисту змішаної навантаження. У продажу вони також дуже поширені і особливо улюблені продавцями госптоварів. І це зайвий привід купувати електроматеріали в спеціалізований магазинах електротоварів. Дещо рідше є можливість купити автомати B типу і ще рідше з характеристиками D, які відключають навантаження при перевищенні номіналу в 10-20 разів, що незамінне для захисту електродвигунів, що мають великий пусковий струм. З цього випливає, що в автоматі, на якому написано C25, електромагнітне реле від короткого замикання спрацює при токах від 25 * 5 = 125 ампер і гарантовано спрацює при 25 * 10 = 250 ампер. А, скажімо, B25 відключиться в межі струмів від 75 до 125 ампер.

Комутаційназдатність автоматичного вимикача

В низу в прямокутній рамці стоїть позначення комутаційної здатності автомата, тобто такої величини струму, при якій вимикач може відключитися при короткому замиканні і при цьому залишитися живим і здоровим. Зазвичай - це числа 3000, 4500, 6000, 10000 ампер і так далі. На 3000 ампер зараз начебто ніхто автомати не випускає, так що з таким позначенням може бути тільки що то застаріле. Автомати на 4500 ампер - це звичайний побутовий рівень. З 6000 ампер починаються автоматичні вимикачі для невеликих виробничих об'єктів і так далі по наростаючій. Але в побуті можна встановити автомати з граничною комутаційної здатністю і 10000 ампер - кашу маслом не зіпсуєш. Головне щоб інші характеристики автоматичних вимикачів підходили для кожного конкретного випадку.

Клас струмообмеження автоматичного вимикача

Під прямокутником з позначенням граничної комутаційної здатністю намальована маленька квадратна рамка з цифрами 2 або 3 - це позначення класу струмообмеження. Характеристика струмообмеження показує, з якою швидкістю відбувається гасіння електричної дуги при розмиканні контактів під час короткого замикання. Існує три класи струмообмеження. Найбільш високий 3-ий клас при якому гасіння дуги відбувається за 3-6 мілісекунд (0,003-0,006 секунди), 2-ий клас за 10 мілісекунд (0,01 секунди), а на 1-клас обмеження не встановлені і на корпус не наносяться , ясно тільки що гасіння триває більше 10 мілісекунд. Але 1-його класу ні у кого з виробників автоматів не зустрічається вже давно. Так що вимикач без позначення струмообмеження, відповідно 1-го класу буде швидше за все типом якийсь застарілої моделі.

Удачі Вам у влаштуванні Зручне Будинки! З повагою

Які в цьому є еталоном. Якщо маркування не збігається - то не купуйте.

КОЖЕН автоматичний вимикач повинен мати стійку маркування, яка Включає в себе следующие дані:

1. Найменування або товарний знак підприємства-виготовлювача.

2. Типове позначення, каталожний або серійний номер. Наприклад ВА 47-29

3. Одне або кілька значень номінальної напруги. Для універсальніх автоматичних вімікачів значення номінального напруги змінного Струму вказують з символом ~ постійного струм - з символом ~.

4. Номінальний струм In в амперах без вказівки одиниці віміру з попереднім Позначення типу міттєвого розчеплення (B, C або D, для універсальніх автоматичних вімікачів вказують B або C). Например, маркування «З 32» на автоматичності вимикачі позначає, что ВІН має тип міттєвого розчеплення С і Номінальний струм, Рівний 32 А.

5. Номінальну частоту, якщо автоматичний вимикач розрахований тільки на одну частоту.

6. Номінальну комутаційну здатність при короткому заміканні Icn в амперах. Для універсальних автоматичних вимикачів значення цієї характеристики вказують в одному прямокутнику, якщо воно однаково для змінного і постійного струму, наприклад 6000 А Якщо номінальні комутаційні здатності при коротких замиканнях для змінного і постійного струму відрізняються один від

друга, то їх вказують у двох розташованих поруч прямокутниках, позначених символами змінного і постійного струму, наприклад: 10000 ~ 6000 ~ / -.

7. Если на універсальний автоматичний вимикач завдаючи Позначення постійної часу T15, яка відносіться до маркування номінальної комутаційної здатності при короткому заміканні, то ее віконують в прямокутник

8. комутаційніх схему, если не очевидно Правильний способ Приєднання до автоматичного Вимикач провідників зовнішніх електричних ланцюгів.

9. Контрольну температуру навколишнього повітря, якщо вона відрізняється від 30 ° С.

10. Ступінь захисту, якщо вона відрізняється від IP20.

11. Маркування, яка вказує тип міттєвого розчеплення и Номінальний струм, винна буті чітко видна после установки автоматичного Вимикач. При відсутності місця маркування других характеристик может буті виконан на бічніх и задніх поверхнях автоматичного Вимикач.

12. На автоматичних вимикачах, Які ма ють кілька значень номінального Струму, маркують максимально его значення, а такоже значення номінального Струму, на Який ВІН відрегульованій. За запитом спожівачів виробник зобов'язаний надаваті характеристики I2t віпускаються ним автоматичних вімікачів.

Виробник может вказаті клас характеристики I2t (клас обмеження електроенергії) и Виконати відповідне маркування автоматичних вімікачів. Розімкнуте (відключене) стан автоматичного Вимикач, керованого органом оперування, что переміщуються вгору вниз (вперед-назад), має позначатіся знаком О (колом), замкнутий (включення) его положення маркується знаком I (вертікальної рісою). ЦІ Позначення повінні буті добро видно после установки автоматичного Вимикач. При необхідності розрізняті вхідні и вихідні Висновки їх слід відповідно позначаті стрілкамі, Які спрямовані до автоматичного Вимикач и від него.

Висновки автоматичного Вимикач, прізначені только для Приєднання нейтрального провідника, повінні буті марковані літерою N.

Висновки автоматичного Вимикач, Які Використовують Виключно лишь для Приєднання захисних провідника, маркують символом заземлення.

Умови маркування такого виду пристрою, як автоматичний вимикач, дуже суворі. На автоматі в обов'язковому порядку повинні бути марковані:

Товарний знак або найменування виробника;

Серійний або каталожний номер, а також типове позначення;

Номінальна напруга (одне або декілька);

Номінальний струм;

Номінальна частота (маркується лише в тому випадку, якщо автоматичний вимикач працює тільки на одній частоті);

Номінальна здатність відключення (виражається в амперах);

Комутаційна схема (наноситься тільки в тому випадку, якщо спосіб правильного з'єднання не очевидний);

Контрольна температура навколишнього середовища (маркується лише в тому випадку, якщо відрізняється від показника в 30 градусів за Цельсієм);

Ступінь захисту (наноситься в тому випадку, якщо відрізняється від IP20).

Автоматичний вимикач, який управляється за допомогою ненажімних кнопок, передбачає наявність маркування, що свідчить про розімкнутому положенні у вигляді кола і про замкнутому положенні у вигляді короткої вертикальної риси. Дані позначення повинні знаходитися в полі видимості навіть після того, як автоматичний вимикач був встановлений.

Автоматичний вимикач, управління яким здійснюється за допомогою двох натискних кнопок, характерний тим, що маркується тільки кнопка розмикання. Також виробник може просто маркувати її червоним кольором.

У разі застосування однієї кнопки для розмикання і замикання електроконтактів кнопка просто залишається втиснула для того, щоб позначити замкнуте положення. Якщо конструкція кнопки не передбачає стиснуте положення, тоді передбачається додаткове маркування.

Маркування автоматичного вимикача повинні бути чіткою і не стиратися. Також вона не повинна розміщуватися на шайбах, гвинтах і інших знімних елементах.

Нормальні умови експлуатації автоматичних вимикачів.

1. Температурний діапазон навколишнього середовища. Температура навколишнього середовища не повинна бути вище 40 градусів за Цельсієм. Середньодобове значення температурного режиму не повинно перевищувати 35 градусів за Цельсієм. Що стосується нижньої межі температури навколишнього середовища, при якій може нормально функціонувати автоматичний вимикач, то це мінус 5 градусів за Цельсієм.

Проектуються також спеціальні автоматичні вимикачі, які розраховані на роботу при температурі вище 40 градусів і нижче 5 градусів за Цельсієм.

2. Висота над рівнем моря. Автоматичний вимикач - це пристрій, який розраховано на роботу на висоті, що не перевищує 2 тисячі метрів над рівнем моря. Якщо автоматичний вимикач встановлюється вище, потрібно враховувати той факт, що в цьому випадку зменшується електрична міцність ізоляції. Також потрібно брати до уваги і такий чинник, як охолоджуюча здатність повітря. Автомати, які призначені для функціонування на великій висоті, як правило, спеціально проектуються і застосовуються виключно за індивідуальним угодою між споживачем і виробником.

3. Атмосферні умови. Повітря, в умовах якого експлуатується автоматичний вимикач, повинен бути не тільки чистим, але також і з показником відносної вологості не вище 50% (при температурному максимумі в 40 градусів за Цельсієм). При більш низькому температурному режимі допускається використання автоматів в умовах підвищено вологості (наприклад, при 20 градусах за Цельсієм автомати можна використовувати при відносній вологості в 90%).

Заходами захисту в даному випадку служать різні дренажні отвори, які не дають конденсуватися волозі.

4. Умови монтажу. Всі автоматичні вимикачі встановлюються, виходячи з тих умов, які описані в інструкціях компанії-виробника.
