Запобіжники Ауді А6 С6 і блок реле з докладним описом схем

  1. Блок запобіжників з лівого боку панелі приладів
  2. Кронштейн з реле в салоні автомобіля
  3. Блок запобіжників з правого боку панелі приладів
  4. Блок запобіжників і реле в багажному відділенні Ауді А6 С6
  5. додаткова інформація
  6. Книга по ремонту та обслуговуванню

Третє покоління Audi А6 було представлено в 2004 році. Новий седан a6 є результатом еволюції попередньої моделі , Тому розміщення багатьох елементів у них збігається. У даній статті представлений список запобіжників і реле Ауді А6 С6 випускалися в 2005, 2006, 2007, 2008, 2009, 2010 і 2011 роках.

Ауді А6 С6

Наведений матеріал є універсальним і підходить для всіх автомобілів на базі Audi A6 C6 - S6 - Allroad. Варіанти розташування запобіжників залежать від комплектації і року випуску автомобіля. Звіряйте з вашим описом в інструкції до автомобіля.

Блок запобіжників з лівого боку панелі приладів

Розташований з лівого боку на панелі приладів. Для доступу приберіть захисну кришку. Розташований з лівого боку на панелі приладів

Точний опис запобіжників звіряйте з представленим на зворотному боці кришки корпусу.

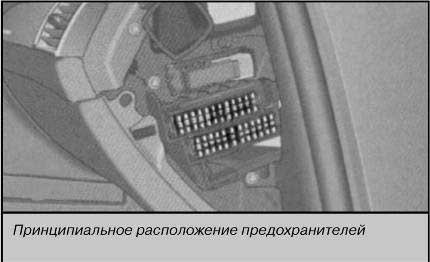

реальне фото блоку запобіжників А6 С6

схема схема

опис

1 Резервний 2 Резервний 3 5A управління двигуном 4 5A сенсор рівня масла 5 5A кондиціонер 6 5A електронна система динамічної стабілізації (ESP), сенсор зчеплення 7 5A штекер системи діагностики 8 5A блок управління HomeLink 9 5A автоматично екраніруемого внутрішнє дзеркало заднього виду 10 5A підтримку дистанції (adaptive cruise control) 11 5A автономний обігрівач 12 10A штекер системи діагностики 13 10A модуль перемикачів рульової колонки 14 5A вимикач сигналу гальмування 15 10A комбінація приладів 16 10A телефон, телематика, мобільний телефон 17 10A електронна система інаміческой стабілізації (ESP) 18 5A електроніка лівої фари 19 5A сенсор дощу 20 5A обігріваються жиклери склоомивача 21 5A антенний підсилювач 22 відсутня 23 5A електромеханічний гальмо стоянки 24 відсутня 25 відсутня 26 відсутня 27 відсутня 28 відсутня 29 відсутня 30 відсутня 31 15A вимикач фари заднього ходу , трансмісія multitronic, компонент двигуна 32 30A інтелігентний модуль потужності водія (освітлення простору для ніг і передні фари, звуковий сигнал, склоочисник, електричне регулювання рульової колонки) 33 2 5A інтелігентний модуль потужності водія (освітлення зліва) 34 25A інтелігентний модуль потужності водія (освітлення праворуч) 35 20A автономний обігрівач 36 30A пристрій чищення фар 37 25A електронна система динамічної стабілізації (ESP) 38 30A склоочисник 39 15A блок управління лівої дверима 40 25A звуковий сигнал / MMI-дисплей 41 40A вентилятор обігрівача 42 30A блок управління електронним замком запалювання / електричним регулюванням рульової колонки 43 відсутня 44 15A блок управління advanced key / подушка безпеки

Кронштейн з реле в салоні автомобіля

Даний блок елементів розташовується під панеллю приладів, трохи лівіше керма. Всі елементи розташовані на спеціально кронштейні тримачі.

схема

позначення

A Запобіжник блоку управління ABS 1 -S123- (40A) B Резервний C Резервний D Резервний 1 Реле живлення (клема 15) -J329- 2 Реле омивача фари -J39- 3 Резервний 4 Реле стартера -J53- 5 Реле харчування (клема 75x) -J694- (до 04.2005) 6 Реле стартера 2 -J695- 7 Реле сигналу -J4- 7 Реле електроживлення (клема 75x) -J694- (з 05.2005) 8 Резервний 9 Резервний

Блок запобіжників з правого боку панелі приладів

Знаходиться відповідно з правого боку панелі приладів.

Таблиця з призначенням запобіжників

блок запобіжників (чорний)

1 5A телепаспорт (в деяких експортних країнах) 2 20A передній прикурювач 3 5A система контролю тиску повітря в шинах 4 відсутній 5 15A інтелігентний модуль потужності переднього пасажира (відмикання речового ящика) 6 15A блок управління правими дверима 7 20A зсувна панель даху 8 10A органи управління кондиціонером 9 30A обігрів передніх сидінь 10 5 / 10A комунікація 11 15A регулювання дорожнього просвіту 12 5A комунікація

блок запобіжників (коричневий)

1 20A паливний насос з електроприводом 2 5A автомобільний телефон (Bluetooth) 3 відсутній 4 відсутній 5 5A регулювання дорожнього просвіту 6 5A куліса перемикання автоматичної коробки передач / вимикач зчеплення 7 5A допомогу при паркуванні (acoustic parking system) 8 5A блок управління Gateway 9 5A автоматичний регулятор кута нахилу фар (допоміжний світло фар), електроніка правої фари 10 5A подушка безпеки 11 5A обігрів задніх сидінь 12 відсутня

За передній прикурювач відповідає оберегти номер 2 в чорному ряду в іншому випадку дивіться блок в багажному відділенні.

Блок запобіжників і реле в багажному відділенні Ауді А6 С6

Даний блок знаходиться зліва під обшивкою, там де знаходиться домкрат. Детальніше у відео.

Загальна схема

8 - Реле обігрівача заднього скла, 9 - з 2006: Реле паливного насоса додаткового обігрівача, 10 - Реле паливного насоса.

розшифровка

№ захищається ланцюг Чорний блок запобіжників 1 30A Digital / Signal Processing (DSP) / BOSE підсилювач 2 5A MMI, антенний підсилювач 3 30A Електромеханічний гальмо стоянки, лівий мотор 4 30A Електромеханічний гальмо стоянки, правий мотор 5 20A Розетка в багажнику 6 5A Акумулятор - система розподілу харчування 7 20A Блок інтелектуального розподілу харчування (світло праворуч) 8 5A Блок інтелектуального розподілу харчування ззаду 9 30A Блок інтелектуального розподілу харчування ззаду (світло ліворуч) 10 35A Склопідйомники (права сторона автомобіля) 11 5A Моделі з ліво торон розташуванням органів рульового управління: допомога при паркуванні.
20A Моделі з правостороннім розташуванням органів рульового управління: передній прикурювач 12 20A Задній прикурювач Коричневий блок запобіжників 1 5A Відеокамера парковки заднім ходом 2 30A Двері багажника з електроприводом 3 30A Двері багажника з електроприводом 4 20A Двері багажника з електроприводом 5 5A Антенний підсилювач 6 5A ТВ- тюнер 7 5A Блок інтелектуального розподілу харчування (комфорт) 8 20A Автономний обігрівач 9 5A Цифровий тюнер 10 15A Блок управління тягово - зчіпним пристроєм 11 15A тягово - зчіпний пристрій (лівий ліхтар) 12 15A Тя ово - зчіпний пристрій (правий ліхтар)

додаткова інформація

Відео про те як потрапити до кронштейну з реле в салоні ауді:

Книга по ремонту та обслуговуванню

Якщо Вам потрібна додаткова інформація, скачайте книгу по ремонту та експлуатації Ауді А6 С6 в форматі pdf. Звертаємо увагу, займає більше 200 мб.
